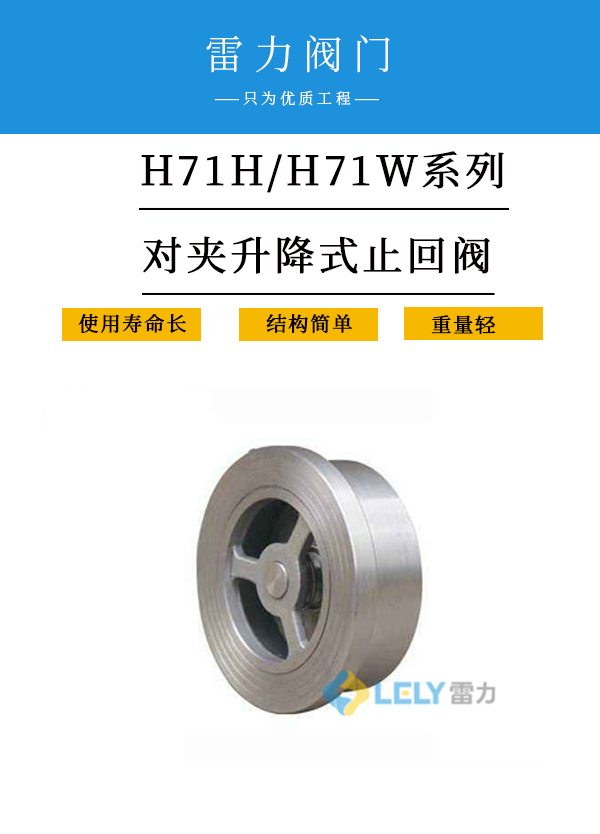

對夾升降式止回閥H71H/H71W型


密封試驗:公稱壓力×1.1倍
低壓密封試驗:0.2MPa
適用介質:水、蒸汽、食品、醋酸、硝酸等腐蝕性介質、強氧化性介質

致力于工業自動化
3大問題一次性解決



為 什 么 選 擇 雷 力?
因?yàn)槲覀冊诟鞣矫孑p松解決

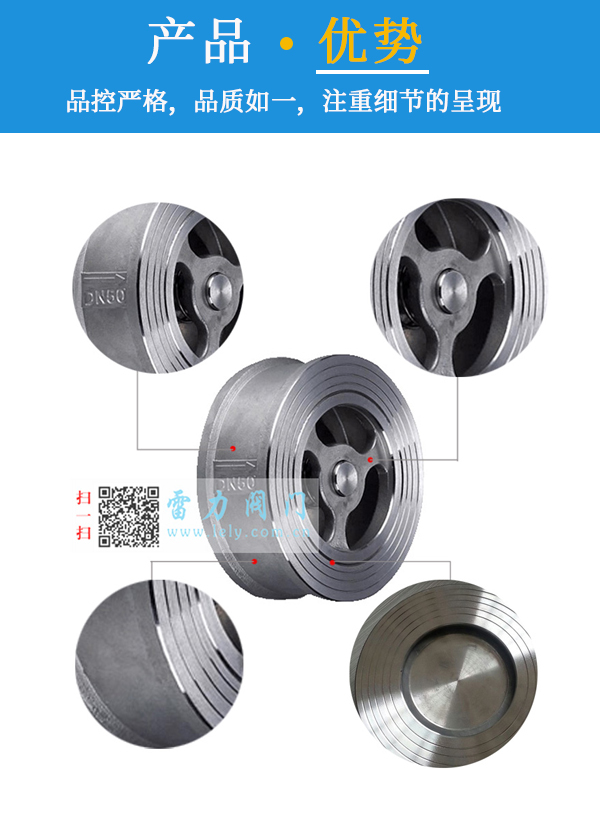

1、 對夾式升降止回閥結構長度短,體積小、重量輕。為閥門的安裝、搬運、存放及管道的布置帶來很大的便利,并能大量節約材料,降低工程造價。
主要零件材料
| 零件名稱 | 可選材料 |
| 閥體 | 不銹鋼(CF8/CF8M/CF3M)、鑄鋼(WCB) |
| 壓圈 | 不銹鋼(CF8/CF8M/CF3M)、鑄鋼(WCB) |
| 閥瓣 | CF8(P)、CF8M(R)CF3M(RL)、鑄鋼(C) |
| 閥座 | 不銹鋼本體(W)乙丙橡膠(EPDM) 、丁腈橡膠(NBR) |
| 彈簧 | 不銹鋼304SS、不銹鋼316SS、不銹鋼316L、不銹鋼416SS |

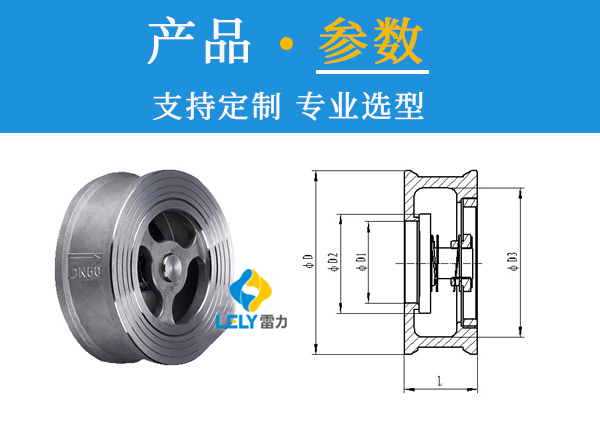

外形尺寸
| 規格 | 英寸 | ΦD | ΦD1 | ΦD2 | ΦD3 | L | |||
| mm | in | PN10/16 | PN25/40 | 150LB | 300LB | ||||
| DN15 | 1/2" | 52 | 52 | 46 | 52 | 15 | 24 | 31 | 16 |
| DN20 | 3/4" | 62 | 62 | 56 | 65 | 19 | 30 | 40 | 19 |
| DN25 | 1" | 72 | 72 | 65 | 72 | 24 | 36 | 47 | 22 |
| DN32 | 1 3/4" | 83 | 83 | 74 | 81 | 31 | 46 | 56 | 28 |
| DN40 | 1.5" | 93 | 93 | 84 | 94 | 39 | 55 | 66 | 31.5 |
| DN50 | 2" | 109 | 109 | 103 | 110 | 48 | 65 | 78 | 40 |
| DN65 | 2.5" | 129 | 129 | 122 | 128 | 63 | 80 | 95 | 46 |
| DN80 | 3" | 144 | 144 | 135 | 148 | 76 | 96 | 110 | 50 |
| DN100 | 4" | 164 | 168 | 173 | 179 | 95 | 115 | 135 | 60 |
| DN125 | 5" | 194 | 196 | 195 | 214 | 110 | 125 | 132 | 90 |
| DN150 | 6" | 220 | 224 | 220 | 249 | 127 | 150 | 163 | 106 |
| DN200 | 8" | 275 | 284/291 | 277 | 305 | 165 | 200 | 212 | 140 |
| DN250 | 10" | 332 | 341/353 | 337 | 359 | 210 | 250 | 275 | 160 |
注意事項
H71H/H71W型對夾升降式止回閥安裝注意事項:介質流動方向應與閥體上方向指示箭頭一致
訂貨須知
1、閥門的工作條件有下列情況之一時,用戶應在訂貨前提出:
(1)、環境溫度、溫度、海拔與上列條件不符;
(2)、空氣被塵埃、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴重污染;
(3)、受霉菌或微生物侵害;
(4)、裝設在有火災或爆炸危險的場所;
(5)、遭受劇烈的振動、沖擊或顛簸;
(6)、其他的非正常使用條件。
2、訂貨時應說明您的安裝,操作使用要求,以便選擇恰當?shù)碾妱?dòng)裝置,配置需要的機構及輔助設備。
