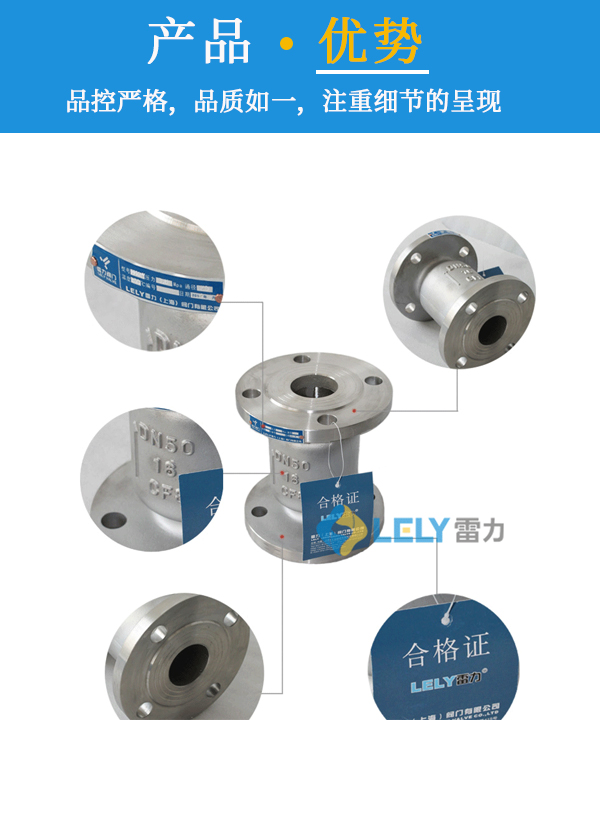

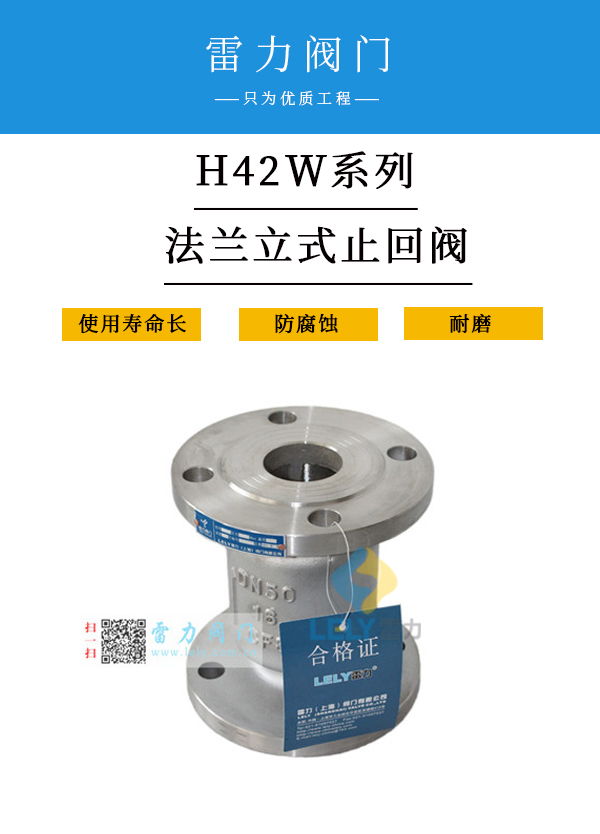

法蘭立式止回閥-H42型
法蘭立式止回閥-H42H型是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、或背壓閥。H42H型立式止回閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流，防止泵及驅動電動機反轉，以及容器介質的泄放等。
密封試驗：公稱壓力×1.1倍
低壓密封試驗：0.1MPa
適用介質：水、蒸汽、食品、醋酸、硝酸等腐蝕性介質、強氧化性介質
雷 力提供一站式流體控制解決方案
致力于工業自動化
3大問題一次性解決
為 什 么 選 擇 雷 力？
因?yàn)槲覀冊诟鞣矫孑p松解決
產品特點
H42H型立式止回閥密封副匹配先進合理，閥瓣、閥座密封面采用鐵基合金，或司太立(Stellite)鈷基硬質合金堆焊而成，也可將閥板覆上橡膠。H41型適用于水平管道上安裝，H42型適用于立式管道安裝。 耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
主要零件材料
零件名稱 | 可選材料 |
閥體 | 不銹鋼304、不銹鋼316、不銹鋼316L、鑄鋼（WCB） |
閥蓋 | 不銹鋼304、不銹鋼316、不銹鋼316L、鑄鋼（WCB） |
| 閥板 | 不銹鋼304、不銹鋼316、不銹鋼316L、鑄鋼或襯膠（J） |
墊片 | 不銹鋼石墨纏繞墊、PTFE |

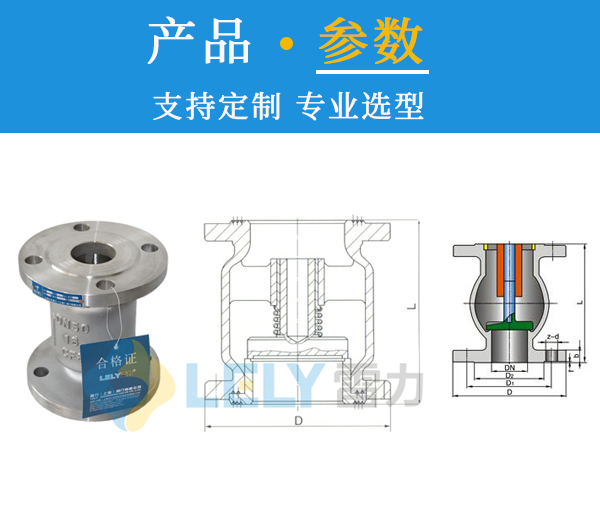

外形尺寸
規格 | 英寸 | L | D | D1 | D2 | z-Φd | b-f | |||||
mm | in | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | |
DN15 | 1/2" | 85 | 95 | 65 | 45 | 4-14 | 14-2 | 16-2 | ||||
DN20 | 3/4" | 95 | 105 | 75 | 55 | 4-14 | 14-2 | 16-2 | ||||
DN25 | 1" | 105 | 115 | 85 | 65 | 4-14 | 14-2 | 16-2 | ||||
DN32 | 1.2" | 150 | 135 | 100 | 78 | 4-18 | 16-2 | 18-2 | ||||
DN40 | 1.5" | 160 | 145 | 110 | 85 | 4-18 | 16-3 | 18-3 | ||||
DN50 | 2" | 170 | 160 | 125 | 100 | 4-18 | 18-3 | 20-3 | ||||
DN65 | 2.5" | 180 | 180 | 145 | 120 | 4-18 | 8-18 | 18-3 | 22-3 | |||
DN80 | 3" | 200 | 195 | 160 | 135 | 8-18 | 20-3 | 22-3 | ||||
DN100 | 4" | 210 | 215 | 230 | 180 | 190 | 155 | 160 | 8-18 | 8-22 | 20-3 | 24-3 |
DN125 | 5" | 275 | 245 | 270 | 210 | 220 | 185 | 188 | 8-18 | 8-26 | 22-3 | 28-3 |
DN150 | 6" | 300 | 280 | 300 | 240 | 250 | 210 | 218 | 8-22 | 8-26 | 24-3 | 30-3 |
DN200 | 8" | 380 | 335 | 360 | 295 | 310 | 265 | 278 | 12-22 | 12-26 | 26-3 | 36-3 |
DN250 | 10" | 430 | 405 | 425 | 355 | 370 | 320 | 335 | 12-25 | 12-30 | 30-3 | 36-3 |
訂貨須知
1、閥門的工作條件有下列情況之一時，用戶應在訂貨前提出:
(1)、環境溫度、溫度、海拔與上列條件不符;
(2)、空氣被塵埃、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴重污染;
(3)、受霉菌或微生物侵害;
(4)、裝設在有火災或爆炸危險的場所;
(5)、遭受劇烈的振動、沖擊或顛簸;
(6)、其他的非正常使用條件。
2、訂貨時應說明您的安裝，操作使用要求，以便選擇恰當?shù)碾妱?dòng)裝置，配置需要的機構及輔助設備。
執行標準
我們的客服人員會幫您選型
