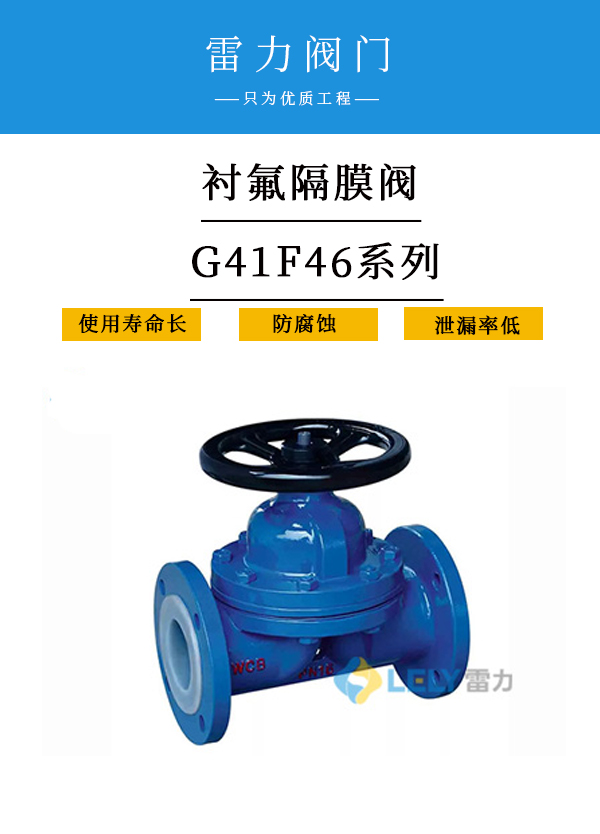

  G41F46/PO襯氟隔膜閥按照驅動方式可分為：手動、電動、氣動。

                                                   產品名稱：襯氟隔膜閥

                                                   品牌：雷力

                                                   連接形式：法蘭式

                                                   公稱通徑：DN15～DN300

                                                   公稱壓力：PN16/PN25/PN40

                                                   試驗壓力：GB/T13927-1992;JB/T9092-1999主要性能規范

                                                   外表噴涂：鑄鋼材質環氧樹脂涂層，不銹鋼本體

                                                   適用溫度：硬密封≤350℃，軟密封≤120℃

                                                   適用介質：水、蒸汽、食品、醋酸、硝酸等腐蝕性介質、強氧化性介質

雷 力提供一站式流體控制解決方案
致力于工業自動化

3大問題一次性解決



為 什 么 選 擇 雷 力？

因為我們在各方面輕松解決



產品 特 點:

       1.復合隔膜將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免;


　　2.利用FEP（Teflon)氟塑料與合成橡膠復合而成的隔膜和帶有Feflon氟塑料襯里層的閥門可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質;



　　3.流線型的流道，使得壓力損失??；



　　4.閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等到零件不受介質侵蝕;

       5.隔膜可更換，維護費用紙。

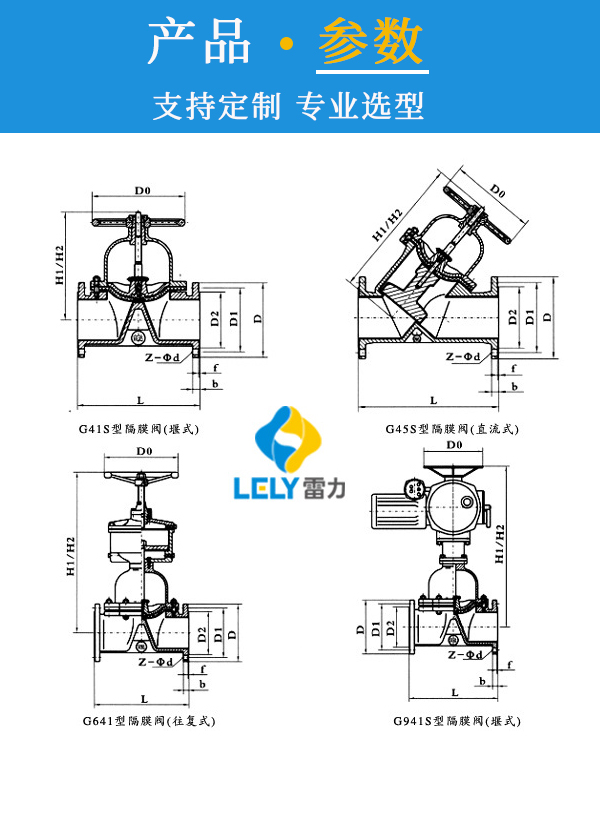

基本型號
手動	G41F4(堰式)	電動	G45F46 （直流式）
	G41F46（堰式）		G9B41F4（防爆式）
	G45F4 （直流式 ）		G9B41F46（防爆式）
氣動	G641G4 （往復式）		G6B45F４６（常閉式）
	G641F46 （往復式）		G945F4（普通式）
	G6B45F4 （常閉式）		G945F46（普通式）



零部件材質



零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
	QT	C	P	R	PL	RL
閥體、閥蓋、閥瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
閥桿	2Cr13	2Cr13	CF8	CF8M	CF3	CF3M
襯里層	FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯)
隔膜	ZcuA110Fe3
閥桿螺母	FEP(F46)、CR（氯丁橡膠）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡膠)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	A3

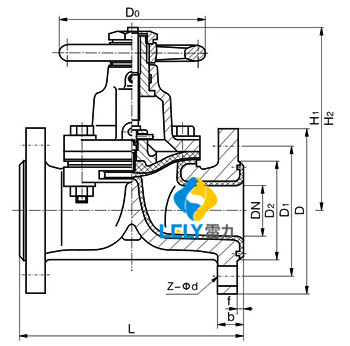

結構簡圖



外形尺寸



公稱通徑		標準值							參考值
DN	NPS	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	重量
(mm)	(inch)	PNO.6Mpa/PNl.OMPa
15	1/2	125	95	65	45	2	14	4-φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-φ14	100	115	125	4
25	1	145	115	85	65	2	16	4-φ14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-φ18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-φ18	140	155	195	14
65	2/21	250	180	145	120	3	20	4-φ18	200	170	200	23
80	3	300	195	160	135	3	22	4/8-φ18	200	200	255	29
100	4	350	215	180	155	3	22	8-φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-φ18	320	335	405	70
150	6	460	280	240	210	3	24	8-φ23	320	370	450	95
200	8	570	335	295	265	3	26	8-φ23	400	480	600	170
250	10	680	390	350	320	3	28	12-φ23	500	545	620	270
300	12	790	440	400	368	4	28	12-φ23	500	585	680	320
PN1.6MPa
15	1/2	125	95	65	45	2	14	4-φ14	120	110	115	4
20	3/4	135	105	75	55	2	16	4-φ14	120	120	130	5
25	1	145	115	85	65	2	16	4-φ14	140	125	140	6
32	11/4	160	135	100	78	2	18	4-φ18	140	130	155	9
40	11/2	180	145	110	85	3	18	4-φ18	160	140	180	12
50	2	210	160	125	100	3	20	4-φ18	160	160	200	15
65	2/21	250	180	145	120	3	20	4-φ18	200	175	205	24
80	3	300	195	160	135	3	22	8-φ18	200	205	260	30
100	4	350	215	180	155	3	24	8-φ18	280	275	330	48
125	5	400	245	210	185	3	26	8-φ18	320	340	410	75
150	6	460	280	240	210	3	28	8-φ23	320	375	460	105
200	8	570	335	295	265	3	30	12-φ23	400	485	605	182
250	10	680	405	355	320	3	32	12-φ25	500	550	625	295
300	12	790	460	410	375	4	34	12-φ25	500	590	685	345

　　1、閥門的工作條件有下列情況之一時，用戶應在訂貨前提出:

　　(1)、環境溫度、溫度、海拔與上列條件不符;

　　(2)、空氣被塵埃、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴重污染;

　　(3)、受霉菌或微生物侵害;

　　(4)、裝設在有火災或爆炸危險的場所;

　　(5)、遭受劇烈的振動、沖擊或顛簸;

　　(6)、其他的非正常使用條件。

　　2、訂貨時應說明您的安裝，操作使用要求，以便選擇恰當?shù)碾妱友b置，配置需要的機構及輔助設備。
