雙相不銹鋼對夾蝶閥D71XH系列
對夾蝶閥D71XH雙相不銹鋼系列為雷力公司研發生產的2507/1.4529對夾蝶閥之一。是專為濕電系統的循環水、排水和堿液設計，結構簡單，體積小、重量輕，旋轉手柄90°，即可輕松啟閉閥門，并可保持閥門停留在需要的開啟角度上。
雷力D71XH系列蝶閥與介質接觸部分零件材質的選擇方案來自工廠十多年煙氣治理應用的經驗。充分考慮了濕電系統的循環水、排水、堿液對閥門的腐蝕,磨損,流速,溫度等幾點要求，保證閥體襯里是只有接觸到介質的部件，而其他部件不被氯離子、強腐蝕性液體所腐蝕。因此閥體和閥桿就不需要采用昂貴的合金鋼材料，從而大大減少成本。
結構特點
雷力閥門 主要的設計特點就是具有國際化的兼容性，同一閥門可以與多數法蘭標準所匹配。能兼容ASME 125/150,BS10D和C，BS4504 NP 10/16 DIN ND 10/16 As2129和JIS 10，另外閥門設計完全符合IOS5752-table2（短系列）結構長度和ISO5211執行機構連接法蘭標準。因此同一款閥門可以滿足世界主流不同標準需求。
該系列閥門適用于濕電除塵工藝，適用介質：氯離子、等含顆粒物的腐蝕性介質。可選配驅動裝置：手柄、蝸輪、電動開關、電動調節、氣動開關、氣動調節
D71XH雙相不銹鋼系列對夾蝶閥中的2507或1.4529化學成分中很低的C含量可改善該鋼焊接性和降低熱處理期間碳化物在晶界的析出傾向，增加晶間耐腐蝕性能，高鉻、高鉬和較高的氮含量，可以提高耐腐蝕能力，使其有很好的抗甲酸、醋酸、氮化物等均勻腐蝕、耐孔蝕、抗應力腐蝕能力，尤其是氯化物、硫化物中具有高的抗應力腐蝕開裂的能力，因此，可有效地解決長期以來困擾奧氏體不銹鋼因局部腐蝕所致的失效問題。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。脫硫蝶閥 特的閥座設計完全把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。通徑通徑大于DN200使用蝸輪驅動，開啟更加方便。

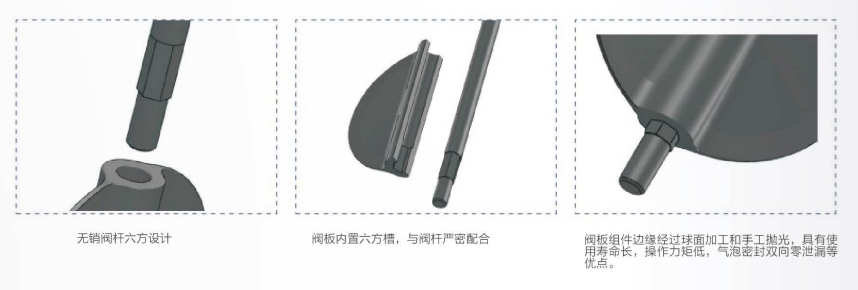

特結構設計
高強度的閥桿貫穿閥板，并用六方設計的卡位來驅動閥板，此為雷力 有的設計特點。這樣的設計使閥桿能避免與管線內的流體接觸。常規的蝶閥采用有銷釘?shù)倪B接，通常會導致閥板泄露、腐蝕和易晃動。閥板銷釘由于磨損和腐蝕通常需要復雜的工具來拆卸，然而雷力人設計的閥門拆卸只需要取出卡簧再把閥桿從閥板中拔出即可。由于沒有凸出物影響流量，無銷蝶閥的Cv值比其他同類產品都要高。

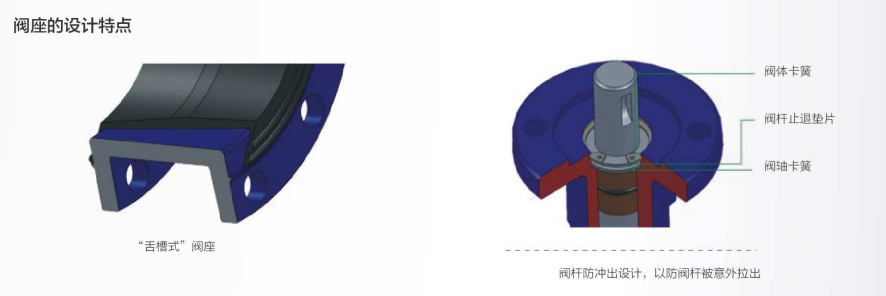

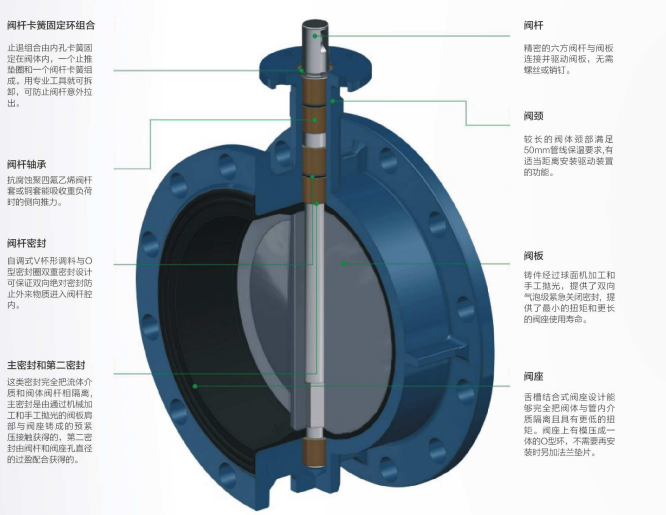

閥座及閥桿設計

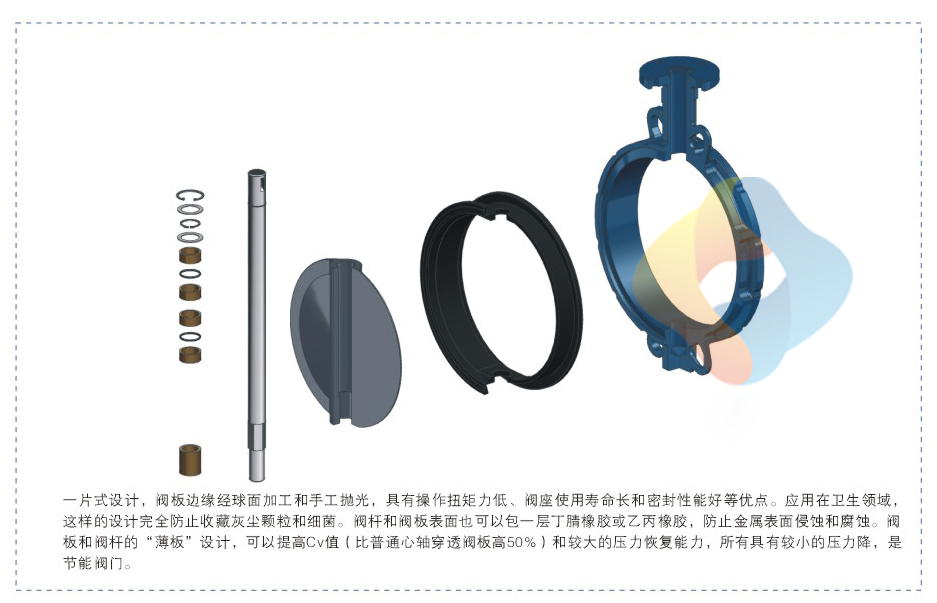

對夾式軟密封蝶閥分解圖
包括我國在內，目前世界上應用 廣的是“石灰（石灰石）—石膏”濕法脫硫技術。這一工藝系統中，涉及多種腐蝕介質，且含顆粒物料，對設備產生強烈的腐蝕和磨損。因此對閥門的材料和結構形式有特殊要求。上世紀80年代后期，我國在大規模引進國外脫硫技術時，進口蝶閥的閥體采用三元乙丙橡膠襯里，蝶板及閥桿等采用哈氏合金材料，因其價格昂貴，目前已有越來越多的用戶采用雙相不銹鋼的蝶板，雙相不銹鋼綜合了奧氏體不銹鋼和鐵素鐵不銹鋼的特點，把奧氏體不銹鋼的優良韌性和焊接性，與鐵素體不銹鋼的高強度和耐氯化物應力腐蝕性能結合到一起，并在80年代后期作為可焊的結構材料得到迅速發展，已成為不銹鋼中重要的一類，與其它類型不銹鋼相比，具有以下特點：
1、含鉬雙向不銹鋼在低應力下有良好的耐氯化物應力腐蝕性能，可取代在此介質條件下易發生應力腐蝕破裂的奧氏體18-8型不銹鋼；
2、含鉬雙向不銹鋼具有良好的耐點蝕性能，當抗點蝕當量（PRE）相同時，雙向不銹鋼與奧氏體不銹鋼的臨界點蝕電位相近。含18%Gr的雙向不銹鋼的耐點蝕性能與AISI 316L相當。含25%Cr的，尤其是含氮的高鉻雙向不銹鋼的耐點蝕和縫隙腐蝕性能超過了 AISI 316L；
3、有良好的耐腐蝕疲勞和磨損性能；
4、可焊性能好，焊后不需熱處理，焊接接頭有良好的耐蝕性；
5、與哈氏合金相比，其價格低得多。 鋼號 鉻(Cr) 鎳(Ni) 鉬(Mo) 氮(N) 碳(C) 254SMO 20 18 6.1 0.2 0.02 UNS N08367 20.5 20 6.2 0.22 926(1.4529) 20 25 6.0 0.2 0.02 這是一類低碳高鉬含氮的奧氏體不銹鋼。 此類鋼的突出特點是在氯化物環境中具有優異的耐腐蝕性能，包括耐點腐蝕、縫隙腐蝕、應力腐蝕和一般腐蝕的性能，同時在很多還原性酸介質中耐腐蝕也很好。另外，該類鋼中由于氮含量高，因此具有比常用奧氏體不銹鋼更高的強度。該鋼種主要用于海水設備，紙漿和造紙工業中的漂白設備，煙氣脫硫系統中的閥門構件，以及處理與輸送含鹵族化合物介質的容器和管線。這幾種超級奧氏體不銹鋼，總的來說，性能相近。隨著含鎳(Ni)量增加，性能略有提高，但價格也隨之增加。根據用戶的選用，超級奧氏體不銹鋼的閥門，我公司也可以供貨。

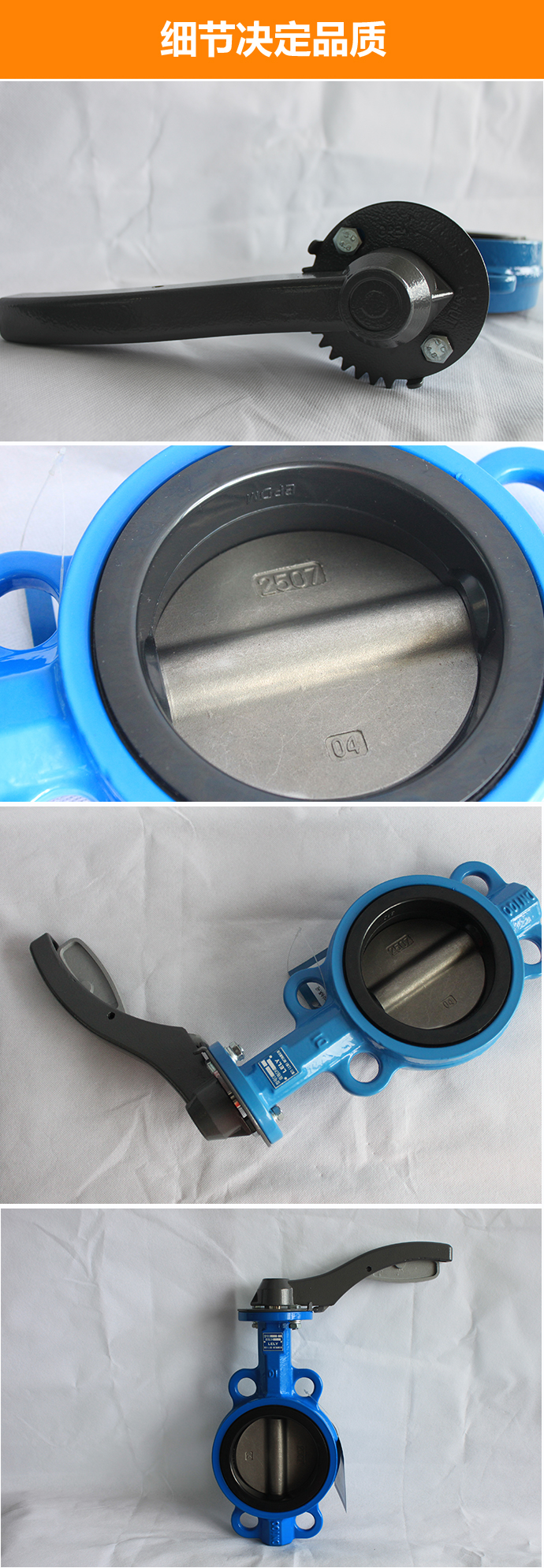

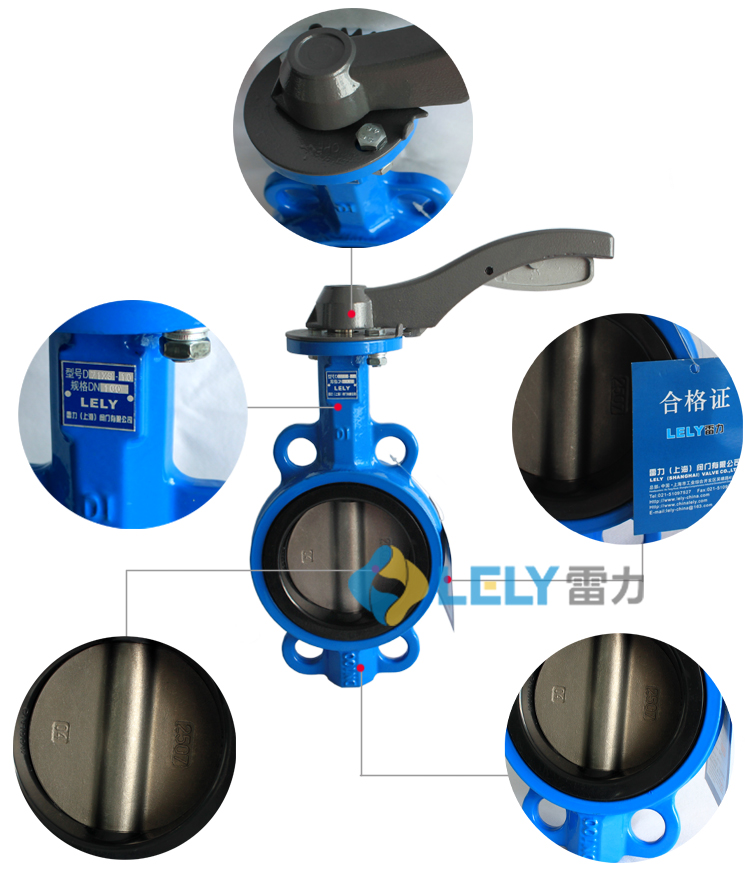

對夾蝶閥細節展示
執行標準
適用介質
| 適用溫度 | 適用介質 |
| 三元乙丙≤100℃ | 氯離子、強酸、強堿、顆粒 |
| 天然膠≤80℃ |
主要零件材料
| 名稱 | 材料 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼 |
| 蝶板 | 1.4529雙相鋼、2507雙相鋼 |
| 閥座 | 三元乙丙 |
| 閥桿 | 不銹鋼、 2Cr13、304 |

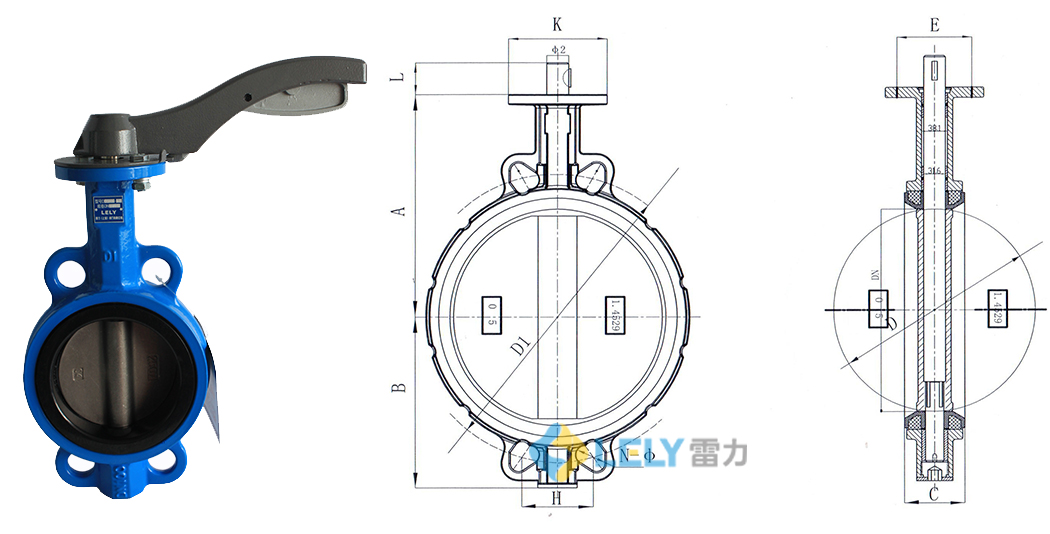

結構簡圖
外形尺寸
| 規格 | 尺寸 (am) | 重量 | |||||||||||
| mm | inch | A | B | C | D | L | H | D1 | N-Φ | K | E | Φ 2 | |
| 50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 12.6 | 2.5 |
| 65 | 25 | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 1362 | 4-265 | 77 | 57.15 | 12.6 | 3.2 |
| 80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 12.6 | 3.6 |
| 100 | 4 | 200 | 114 | 52.1 | 10.4 | 32 | 70.8 | 185 | 4-245 | 92 | 69.85 | 15.77 | 4.9 |
| 125 | 5 | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 18.92 | 7 |
| 150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 18.92 | 7.8 |
| 200 | 8 | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 4-25 | 115 | 88.9 | 22.1 | 13.2 |
| 76.35 | 4-23 | ||||||||||||
| 250 | 10 | 292 | 203 | 65.6 | 250.5 | 45 | 92.4 | 357 | 4-29 | 115 | 88.9 | 28.45 | 19.2 |
| 300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 31.6 | 32.5 |
| 350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 31.6 | 41.3 |
| 400 | 16 | 400 | 309 | 86.5 | 389.6 | 512 | 100.47 | 515 | 4-26 | 197 | 158.75 | 33.15 | 61 |
| 72 | 102.42 | 525 | 4-30 | ||||||||||
| 450 | 18 | 422 | 328 | 105.6 | 440.51 | 512 | 88.39 | 565 | 4-26 | 197 | 158.75 | 38 | 79 |
| 72 | 91.51 | 585 | 4-30 | ||||||||||
| 500 | 20 | 480 | 361 | 131.8 | 491.5 | 642 | 96.99 | 620 | 4-26 | 197 | 158.75 | 41.15 | 128 |
| 82 | 101.68 | 650 | 4-33 | ||||||||||
| 600 | 24 | 562 | 459 | 152 | 592.5 | 702 | 113.42 | 725 | 4-30 | 276 | 215.9 | 50.65 | 188 |
| 82 | 120.46 | 770 | 4-36 | ||||||||||
| 700 | 28 | 624 | 520 | 163 | 695 | 6682 | 109.65 | 840 | 4-30 | 300 | 254 | 55 6335 | 284 |
| 4-36 | |||||||||||||
| 800 | 32 | 672 | 591 | 188 | 794.7 | 66 82 | 124 | 950 | 4-33 | 300 | 254 | 55 63.35 | 368 |
| 4-39 | |||||||||||||
| 900 | 36 | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 75 | 713 |
| 1000 | 40 | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 85 | 864 |
因為專業 所以專注
雷力人 只專注煙氣治理領域閥門
雷力人嚴格按照國家GB/T標準生產，我們的1.4529/2507脫硫蝶閥應用于3000座鍋爐使用，我們的優勢在于對不同工藝的濕電系統熟悉，了解每一個位置應該選擇什么樣的閥門。我們的價格優勢在源于我們的專注，所以對1.452以及2507的雙相鋼需求量極大，大量現金集中采購，降低成本，從而使得雷力濕電蝶閥更具價格優勢。
歡迎來電咨詢，聯系電話：4008-070-073；或者點擊立即咨詢
有專業在線客服為您提供全套煙氣治理閥門解決方案。
我們的客服人員會幫您選型
