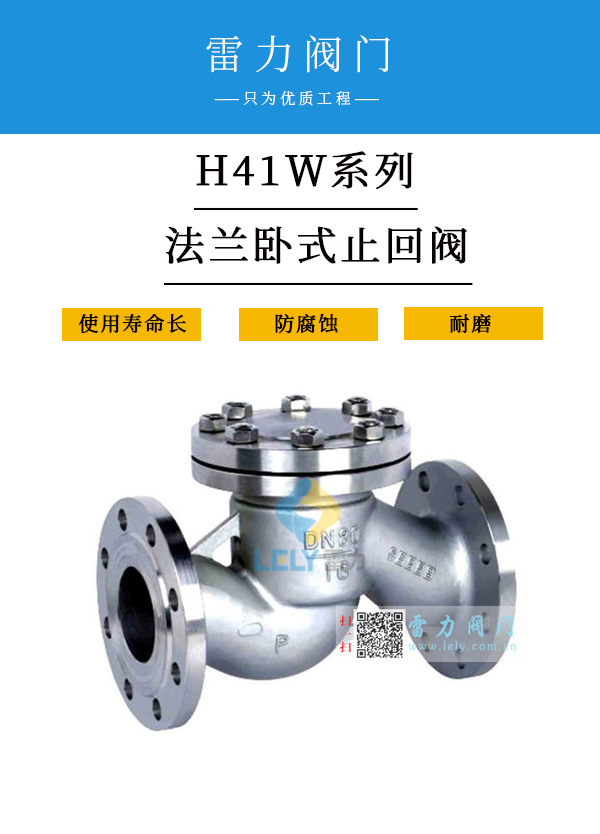

法蘭水平/臥式止回閥-H41型
法蘭臥式止回閥-H41型是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、或背壓閥。H41型臥式止回閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流，防止泵及驅動電動機反轉，以及容器介質的泄放等。
密封試驗：公稱壓力×1.1倍
低壓密封試驗：0.2MPa
適用介質：水、蒸汽、食品、醋酸、硝酸等腐蝕性介質、強氧化性介質
雷 力提供一站式流體控制解決方案
致力于工業自動化
3大問題一次性解決
為 什 么 選 擇 雷 力？
因?yàn)槲覀冊诟鞣矫孑p松解決
產品特點
法蘭臥式止回閥-H41型密封副匹配先進合理，閥瓣、閥座密封面采用鐵基合金，或司太立(Stellite)鈷基硬質合金堆焊而成，也可將閥板覆上橡膠。H41型適用于水平管道上安裝，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
型號 | H41H-16C~100 | H41Y-16C~100 | H41W-16P~100 | |
工作壓力（MPa） | 1.6~10.0 | |||
適用溫度（℃） | ≤425 | ≤150 | ||
適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | ||
材料 | 閥體、閥蓋 | 碳鋼 | 鉻鎳鈦不銹鋼 | |
密封面 | 堆焊鉻不銹鋼 | 堆焊硬質合金 | 鉻鎳鈦不銹鋼 | |
墊片 | 鋼帶石墨參纏繞 | 聚四氟乙烯 | ||

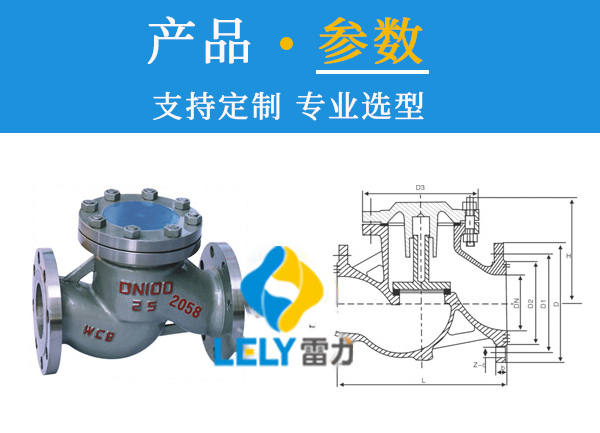

外形尺寸
稱通徑 | 主要外形尺寸和連接尺寸 | ||||||
L | D | D1 | D2 | b | Z-d | H | |
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I | |||||||
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 |
32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 85 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 |
250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 |
300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 |
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I | |||||||
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 105 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 130 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 135 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 149 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 160 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 169 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 194 |
125 | 400 | 270 | 220 | 180 | 28 | 8-25 | 222 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 255 |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 305 |
250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 355 |
300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 410 |
訂貨須知
1、閥門的工作條件有下列情況之一時，用戶應在訂貨前提出:
(1)、環境溫度、溫度、海拔與上列條件不符;
(2)、空氣被塵埃、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴重污染;
(3)、受霉菌或微生物侵害;
(4)、裝設在有火災或爆炸危險的場所;
(5)、遭受劇烈的振動、沖擊或顛簸;
(6)、其他的非正常使用條件。
2、訂貨時應說明您的安裝，操作使用要求，以便選擇恰當?shù)碾妱?dòng)裝置，配置需要的機構及輔助設備。
執行標準
