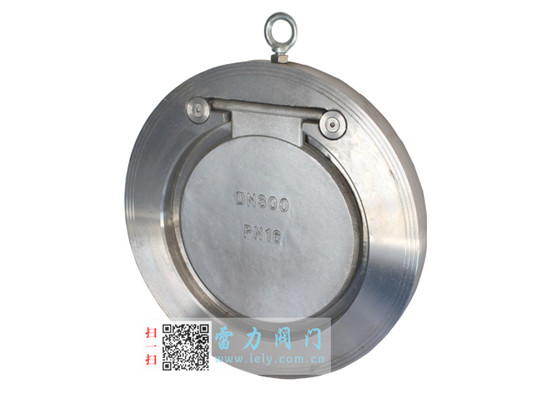

對夾不銹鋼止回閥H74H/H74W
產品分類: 濕電除塵閥門系列
H74H不銹鋼對夾止回閥,是一種超薄型止回閥它具有結構簡單,外形美觀,重量輕,安裝方便等優點。該閥主要適用于濕電系統中循環水和排水,而且對有安裝空間限制的場所最合適。
訂購熱線:0512-50339210
對夾不銹鋼止回閥H74W/H74H,是一種超薄型止回閥它具有結構簡單,外形美觀,重量輕,安裝方便等優點。該閥主要適用于濕電系統中循環水和排水,而且對有安裝空間限制的場所 合適。
止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。

致力于工業自動化

為 什 么 選 擇 雷 力?
因?yàn)槲覀冊诟鞣矫孑p松解決
止回閥的工作特點是載荷變化大,啟閉頻率小,一投入關閉或開啟狀態,適用周期便很長,且不要求運動部件運動。但一旦有“切換”要求,則必須動之靈活,這一要求較常見的機械運動更為苛刻。由于止回閥在大多數實際使用中,定性地確定用于快速關閉,而在止回閥關閉的瞬間,介質是方向流動的,隨著閥瓣的關閉,介質從 大倒流速度迅速降至零,而壓力則迅速升高,即產生可能對管路系統有破壞作用的“水錘”現象。

產品名稱:對夾不銹鋼止回閥
品牌:雷力
連接形式:對夾式
公稱通徑:DN15~DN250
公稱壓力:PN16/PN10/PN25
試驗壓力:殼體試驗:公稱壓力×1.5倍
密封試驗:公稱壓力×1.1倍
低壓密封試驗:0.2MPa
密封試驗:公稱壓力×1.1倍
低壓密封試驗:0.2MPa
外表噴涂:鑄鋼材質環氧樹脂涂層,不銹鋼本體
適用溫度:硬密封≤400℃,軟密封≤120℃
適用介質:水、蒸汽、食品、醋酸、硝酸等腐蝕性介質、強氧化性介質

致力于工業自動化
3大問題一次性解決


為 什 么 選 擇 雷 力?
因?yàn)槲覀冊诟鞣矫孑p松解決
產品特點
止回閥的工作特點是載荷變化大,啟閉頻率小,一投入關閉或開啟狀態,適用周期便很長,且不要求運動部件運動。但一旦有“切換”要求,則必須動之靈活,這一要求較常見的機械運動更為苛刻。由于止回閥在大多數實際使用中,定性地確定用于快速關閉,而在止回閥關閉的瞬間,介質是方向流動的,隨著閥瓣的關閉,介質從 大倒流速度迅速降至零,而壓力則迅速升高,即產生可能對管路系統有破壞作用的“水錘”現象。
對于多臺泵并聯適用的高壓管路系統,止回閥的水錘問題更加突出。水錘是壓力管道中瞬變流動中的一種壓力波,它是由于壓力管道中流體流速的變化而引起的壓力升躍或下降的水力沖擊現象。其產生的物理原因是流體的不可壓縮性、流體運動慣性與管道彈性的綜合作用結果。為了防止管道中的水錘隱患,多年來,雷力閥門在止回閥的設計中,采用了一些新結構、新材料,在保證止回閥適用性能的同時,將水錘的沖擊力減至 小方面取得了可喜的進展。
主要零件材料
零件名稱 | 閥體、閥瓣 | 密封圈 |
材料 | 碳鋼、不銹鋼、銅 | 丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼 |
性能參數
型號 | 公稱通徑 | 試驗壓力 | 適用溫度 | 適用介質 | ||
殼體 | 密封 | 硬密封 | 軟密封 | |||
H74H(W)-10 | 1.0 | 1.5 | 1.1 | ≤400℃ | ≤120℃ 高 ≤250℃ | 油、水、酸碘等液體 |
H74H(W)-16 | 1.6 | 2.4 | 1.76 | |||
H74H(W)-25 | 2.5 | 3.75 | 2.75 | |||
H74H(W)-40 | 4.0 | 6.0 | 4.4 | |||
外形尺寸
公稱通徑 | D1 | L | D | ||||
I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
500 | 406 | 65 | 80 | 596 | 620 | 627 | 613 |
600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
訂貨須知
1、閥門的工作條件有下列情況之一時,用戶應在訂貨前提出:
(1)、環境溫度、溫度、海拔與上列條件不符;
(2)、空氣被塵埃、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴重污染;
(3)、受霉菌或微生物侵害;
(4)、裝設在有火災或爆炸危險的場所;
(5)、遭受劇烈的振動、沖擊或顛簸;
(6)、其他的非正常使用條件。
2、訂貨時應說明您的安裝,操作使用要求,以便選擇恰當?shù)碾妱?dòng)裝置,配置需要的機構及輔助設備。
執行標準
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999主要性能規范
