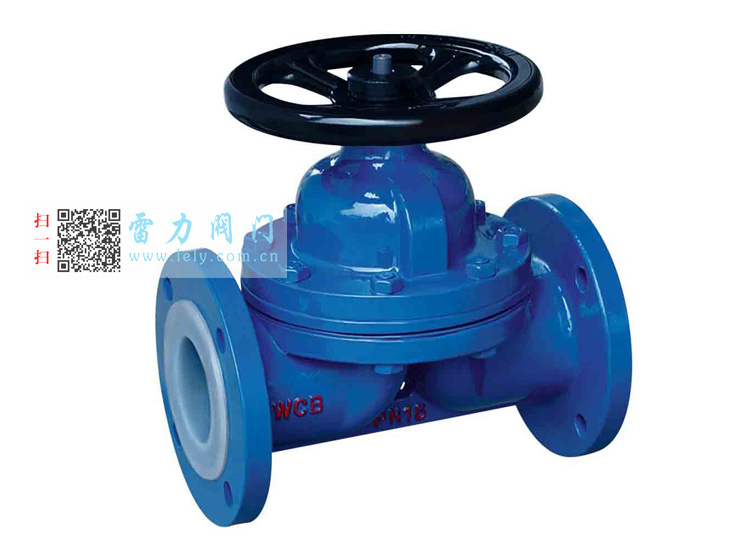

G41F46/PO型襯氟隔膜閥

產品分類：脫硝系統閥門系列

雷力閥門的襯氟隔膜閥，型號是G41F46/PO，襯氟隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。G41F46/PO襯氟隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔...

訂購熱線：0512-50339210

產品詳情

雷力閥門的襯氟隔膜閥，型號是G41F46/PO，襯氟隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。G41F46/PO襯氟隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。

G41F46/PO襯氟隔膜閥的產品特點：

1.復合隔膜將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2.利用FEP（Teflon)氟塑料與合成橡膠復合而成的隔膜和帶有Feflon氟塑料襯里層的閥門可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。

下組圖片為G41F46襯氟隔膜閥準備發貨圖片，閥體：碳鋼

G41F46/PO型襯氟隔膜閥

基本型號
手動	G41F4(堰式)	氣動	G641G4 （往復式）
	G41F46（堰式）		G641F46 （往復式）
	G45F4 （直流式）		G6B45F4 （常閉式）
電動	G45F46 （直流式）	電動	G6B45F４６（常閉式）
	G9B41F4（防爆式）		G945F4（普通式）
	G9B41F46（防爆式）		G945F46（普通式）

技術標準
設計和制造	GB/T12235
結構長度	HG/T3704-2003 GB12221ASME B16.10
法蘭尺寸	Gb/T9113.1 ANSI B16.5a
結構形式	堰式、直流式
驅動方式	手動、氣動、電動
公稱壓力	0.6、1.0、1.6、2.5
壓力試驗	GB/T13927-92API598

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
零件名稱	QT	C	P	R	PL	RL
閥體、閥蓋、閥瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
閥桿	2Cr13	2Cr13	CF8	CF8M	CF3	CF3M
襯里層	FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯)
隔膜	ZcuA110Fe3
閥桿螺母	FEP(F46)、CR（氯丁橡膠）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡膠)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	A3

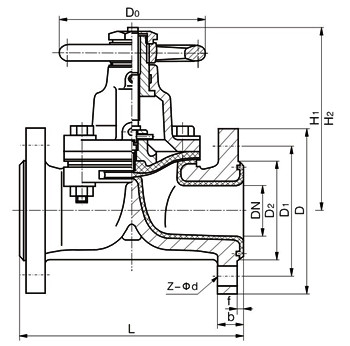

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	重量
DN (mm)	NPS (inch)	PNO.6Mpa/PNl.OMPa
15	1/2	125	95	65	45	2	14	4-φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-φ14	100	115	125	4
25	1	145	115	85	65	2	16	4-φ14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-φ18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-φ18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-φ18	200	170	200	23
80	3	300	195	160	135	3	22	4/8-φ18	200	200	255	29
100	4	350	215	180	155	3	22	8-φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-φ18	320	335	405	70
150	6	460	280	240	210	3	24	8-φ23	320	370	450	95
200	8	570	335	295	265	3	26	8-φ23	400	480	600	170
250	10	680	390	350	320	3	28	12-φ23	500	545	620	270
300	12	790	440	400	368	4	28	12-φ23	500	585	680	320
PN1.6MPa
15	1/2	125	95	65	45	2	14	4-φ14	120	110	115	4
20	3/4	135	105	75	55	2	16	4-φ14	120	120	130	5
25	1	145	115	85	65	2	16	4-φ14	140	125	140	6
32	11/4	160	135	100	78	2	18	4-φ18	140	130	155	9
40	11/2	180	145	110	85	3	18	4-φ18	160	140	180	12
50	2	210	160	125	100	3	20	4-φ18	160	160	200	15
65	21/2	250	180	145	120	3	20	4-φ18	200	175	205	24
80	3	300	195	160	135	3	22	8-φ18	200	205	260	30
100	4	350	215	180	155	3	24	8-φ18	280	275	330	48
125	5	400	245	210	185	3	26	8-φ18	320	340	410	75
150	6	460	280	240	210	3	28	8-φ23	320	375	460	105
200	8	570	335	295	265	3	30	12-φ23	400	485	605	182
250	10	680	405	355	320	3	32	12-φ25	500	550	625	295
300	12	790	460	410	375	4	34	12-φ25	500	590	685	345
