H41B氨用止回閥
H41B氨用止回閥是我雷力生產的氨用閥門系列之一，還有H41F/H41型號。雷力生產的氨用閥門正在有保障、高效的使用在諸多脫硝系統以及氨法脫硫系統中。雷力閥門生產的H41B氨用止回閥使用時，依靠介質的工作壓力把閥瓣沖開，閥瓣繞閥體內轉軸旋轉，此時閥瓣便開啟，介質通過；關閉時，靠介質逆流和閥瓣的自重，閥瓣繞閥體內轉軸旋轉，從而使閥瓣和閥座密合，達到關閉的目的。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位的液氨和氣氨使用。
設計標準
| 設計制造 | GB/T 12237-89 |
| 法蘭連接尺寸 | JB/T 79-94 |
| 閥門檢查和試驗 | GB/T 13927-92 |
產品特點
1、氨用止回閥結構緊湊，設計合理，通道流暢耐性好，流阻系數小。
2、依靠介質的工作壓力把閥瓣沖開，靠介質逆流和閥瓣的自重，閥瓣繞閥體內轉軸旋轉達到關閉的目的。
3、主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位的液氨和氣氨使用。
零部件可選材料
| 零件號、 材料代號 | C | P | R |
| 閥體 | WCB | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 球體 | 304 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 閥桿 | 2Cr13 | 1Cr18Ni9Tl | 1Cr18Ni12Mo2Ti |
| 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | |
| 巴氏合金 | 巴氏合金 | 巴氏合金 | |
| 密封 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 |
| 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 使用介質 | 液氨 氣氨 | ||
| 適用溫度 | B≤425℃ | ||
| F≤180℃ | |||
性能參數
| 試驗壓力 | 公稱壓力 | |||||
| 2.5 | 4 | 6.4 | 10 | |||
| 売體試驗壓力 | 3.75 | 6 | 9.6 | 15 | ||
| 高壓密封試驗壓力 | 2.75 | 4 | 7.04 | 11 | ||
| 低壓密封試驗壓力 | 0.6 | |||||
| 適用介質 | 液氨，氨氣 | |||||
| 適用溫度 | B≤425℃：F≤180℃ | |||||

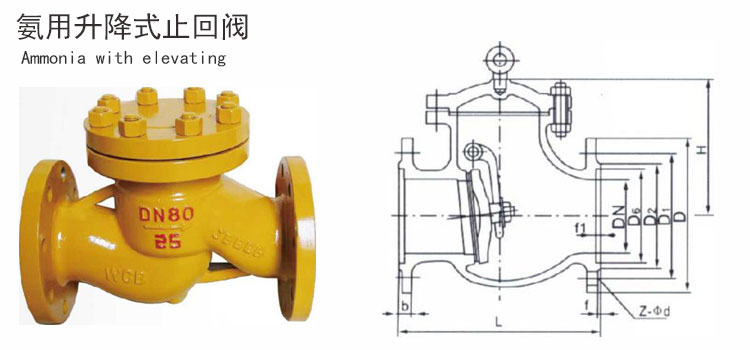

外形尺寸
| PN | DN | L | H | D | D1 | Da | De | b | f | fl | z-Od |
| H41 B/F-25p C/P/R | 15 | 130 | 100 | 95 | 65 | 45 | — | 16 | 2 | — | 4-14 |
| 20 | 150 | 105 | 105 | 75 | 55 | — | 16 | 2 | — | 4-14 | |
| 25 | 160 | 120 | 115 | 85 | 65 | — | 16 | 2 | — | 4-14 | |
| 32 | 180 | 130 | 135 | 100 | 78 | — | 18 | 2 | — | 4-18 | |
| 40 | 200 | 135 | 145 | 110 | 85 | — | 18 | 3 | — | 4-18 | |
| 50 | 230 | 149 | 160 | 125 | 100 | — | 20 | 3 | — | 4-18 | |
| 80 | 310 | 169 | 195 | 160 | 135 | — | 22 | 3 | — | 8-18 | |
| 100 | 350 | 194 | 230 | 190 | 160 | — | 24 | 3 | — | 8-23 | |
| 150 | 480 | 255 | 300 | 250 | 218 | — | 30 | 3 | — | 8-25 | |
| 200 | 600 | 305 | 360 | 310 | 278 | — | 34 | 3 | — | 12-25 | |
| H41 B/F-40p C/P/R | 15 | 130 | 100 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 |
| 20 | 150 | 105 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | |
| 25 | 160 | 120 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | |
| 32 | 180 | 130 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | |
| 40 | 200 | 135 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | |
| 50 | 230 | 149 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | |
| 80 | 310 | 169 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | |
| 100 | 350 | 194 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | |
| 150 | 480 | 255 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | |
| 200 | 600 | 305 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-30 | |
| H41 B/F-64p C/P/R | 15 | 130 | 100 | 105 | 75 | 55 | 40 | 18 | 2 | 4 | 4-14 |
| 20 | 150 | 110 | 125 | 90 | 68 | 51 | 20 | 2 | 4 | 4-18 | |
| 25 | 160 | 125 | 135 | 100 | 78 | 58 | 22 | 2 | 4 | 4-18 | |
| 32 | 180 | 140 | 150 | 110 | 82 | 66 | 24 | 2 | 4 | 4-23 | |
| 40 | 200 | 168 | 165 | 125 | 95 | 76 | 24 | 3 | 4 | 4-23 | |
| 50 | 230 | 170 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-23 | |
| 80 | 310 | 205 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-23 | |
| 100 | 350 | 230 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-25 | |
| 150 | 480 | 265 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-34 | |
| 200 | 600 | 310 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-34 |
產品展示
因?yàn)閷I(yè) 所以專注
雷力人 只專注煙氣治理領域閥門
雷力人嚴格按照國家GB/T標準生產，我們的自力式壓力調節閥正在有保障、高效的使用在諸多脫硝系統以及氨法脫硫系統中.我們的優勢在于對不同工藝的脫硫系統熟悉，了解每一個位置應該選擇什么樣的閥門。我們的價格優勢在源于我們的專注。迎來電咨詢，聯系電話：0512-50339210；或者點擊立即咨詢
有專業在線客服為您提供全套煙氣治理閥門解決方案。
我們的客服人員會幫您選型
