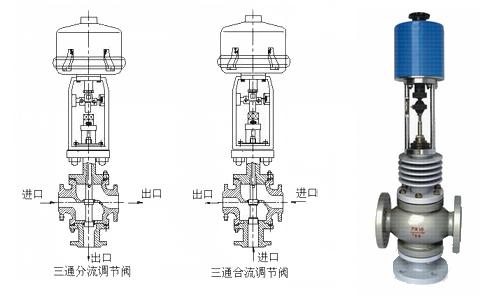

ZDLQ、ZDLX型電子式電動三通調節閥

產品分類：電動脫硝閥門系列

? ZDLQ、ZDLX型電子式電動三通調節閥是由3610L系列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統 ，無需另配伺服放大器，有輸入訊號及電源可控制運...

訂購熱線：0512-50339210

產品詳情

ZDLQ、ZDLX型電子式電動三通調節閥是由3610L系列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入訊號及電源可控制運轉，連線簡單。調節機構有合流和分流兩種作用方式，在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應 用。常用于熱交換器的兩相調節及簡單的配比調節。

調節結構技術參數

公稱通徑DN	合流	25	32	40	50	65	80	100	125	150	200	250	300
公稱通徑DN	合流						80	100	125	150	200	250	300
閥座通徑DN		26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
額定流量系數	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公稱壓力PN		1.6、4.0、6.4
行程mm		16		25		40			60			100
配用電動執行機構型號		361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65			361LSC-99
流量特性		直線Linear
可調比		30:01:00
法蘭尺寸		鑄鐵法蘭按JB78-59鑄鋼法蘭按JB79-59
法蘭形式		法蘭密封面形式按
閥體材質		WCB

執行機構技術參數

型號	額定輸出力N	速度mm	技術參數
361LSA-08	800	4.2	電源Power：AC220V 50Hz 輸入信號Input signal：DC4-20mA DC1-5V 輸出開關信號The opening of the output signal： DA4-20mA 上蓋防護等級：相當IP55 隔爆標志：ExdHBT4
361LSA-20	2000	2.1
361LSB-30	3000	3.5
361LSB-50	5000	1.7
361LSC-65	6500	2.8
361LSC-99	10000	2
361LXA-08	800	4.2
361LXA-20	2000	2.1
361LXB-30	3000	3.5
361LXB-50	5000	1.7

性能指標

項目			技能技術指標
基本誤差			±2.5
回差			2.5
死區			1.0
始終點偏差	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定流量系數誤差			2.5

允許誤差

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差PN	0.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

外形尺寸

公稱通徑	L			行程	D	H
	PN					PN			常溫	中溫
	1.6	4.0	6.4			1.6	4.0	6.4	常溫	中溫
25	185	190	200	16	225	145	150	160	555	707
32	200	210	210	16	225	150	160	170	561	709
40	220	230	235	25	225	160	170	180	660	812
50	250	255	265	25	225	180	190	200	675	827
65	275	285	295	40	255	210	220	220	863	1027
80	300	310	320	40	255	220	230	240	868	1032
100	350	355	370	40	255	245	250	260	872	1036
125	410	425	440	60	255	295	300	300	905	1120
150	450	460	475	60	255	310	320	320	920	1135
200	550	560	570	60	255	370	380	380	950	1165
250	640	660	670	100	415	465	474	474	1203	1440
300	740	760	770	100	415	580	585	585	1265	1502

三通分流調節閥外形尺寸表

公稱通徑	L			行程	D	L			H	質量
	PN					PN				PN
	1.6	4.0	6.4			1.6	4.0	6.4		4	6.4
80	300	310	320	40	255	240	240	250	885	78	98
100	350	355	370	40	255	265	265	275	897	93	118
125	410	425	440	60	255	255	310	320	931	155.5	172.5
150	450	460	475	60	255	255	330	340	945	207.5	323.5
200	550	560	570	60	255	255	390	400	979	384.5	412.5
250	640	660	670	100	415	415	530	540	1268	627	659
300	740	760	770	100	415	415	605	612	1294	780	819
