襯氟截止閥J41F46/PO型|耐腐蝕截止閥
產品概述
J41F46/PO型襯氟截止閥產品概述：
雷力閥門的襯氟截止閥，型號是：J41F46/PO，襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。 襯氟截止閥的閥桿運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
截止閥只適用于全開和全關，不允許作調節和節流。截止閥適用溫度在負五十?dāng)z氏度到一百五十?dāng)z氏度的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
結構簡圖
J41F46/PO型襯氟截止閥結構簡圖：
型號說明
J41F46/PO型襯氟截止閥型號說明：
| 基本型號 | |||
|
手
動
|
J41F4，J41F46，J41PFA | 蝸輪 | J341F4，J341F46，J341PFA |
| J44F4，J44F46，J44PFA | J344F4，J344F46，J344PFA | ||
| J45F4，J45F46，J45PFA | J345F4，J345F46，J345PFA | ||
|
氣
動
|
J641F4，J641F46，J641PFA |
電
動
|
J941F4，J941F46，J941PFA |
| J644F4，J644F46，J644PFA | J944F4，J944F46，J944PFA | ||
| J645F4，J645F46，J645PFA | J945F4，J945F46，J945PFA | ||
采用標準
J41F46/PO型襯氟截止閥采用標準：
| 技術標準 | |
| 設計和制造 |
GB/T12235
|
| 結構長度 | GB12221、HG/T3704-2003 |
| 法蘭尺寸 | GB/T9113.1-2000 ANSI B16.5a |
| 結構形式 | 直通、直流、角式 |
| 驅動方式 | 手動、氣動、電動 |
| 公稱壓力 | 0.6、1.0、1.6、、2.5、MpaClass150JIS10K |
| 壓力試驗 | GB/T13927-92API598 |
零部件可選材料
J41F46/PO型襯氟截止閥零部件可選材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣、閥桿 |
35 |
1Cr13 |
1Cr18Ni9 |
1Crl8Ni12M02Ti |
00Cr18Ni10 |
00Cr17Nil4M02 |
|
3 |
活節螺栓 |
35 |
35 |
1Crl7Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
4 |
襯里層巾司座 |
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴) |
|||||
|
5 |
填料 |
PTFE(F4) |
|||||
|
6 |
填料壓蓋 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
閥桿螺母 |
ZCuAll 0Fe3 |
|||||
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Crl8Ni9 |
0Crl 8Ni9 |
0Cr18Ni9 |
|
10 |
手 輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
外形尺寸
J41F46/PO型襯氟截止閥外形尺寸：
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
重量
|
|
PNl.0MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
7.8
|
|
32
|
111/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
255
|
285
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
295
|
330
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
350
|
395
|
23
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
240
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
525
|
555
|
55
|
|
150
|
6
|
480
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
320
|
605
|
645
|
77
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
360
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
400
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
400
|
710
|
814
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
450
|
750
|
855
|
320
|
|
PNl.6MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
275
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
320
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
300
|
335
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
355
|
400
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
240
|
400
|
450
|
40
|
|
100
|
4
|
350
|
21 5
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
280
|
530
|
560
|
65
|
|
150
|
6
|
480
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
320
|
610
|
650
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
360
|
650
|
770
|
150
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
400
|
690
|
810
|
245
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
400
|
730
|
845
|
295
|
|
PN2.5MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
120
|
240
|
265
|
7.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
250
|
275
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
260
|
290
|
13
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
180
|
285
|
320
|
15
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
180
|
300
|
335
|
20
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
240
|
355
|
400
|
28
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
280
|
400
|
450
|
42
|
|
100
|
4
|
350
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
320
|
455
|
495
|
57
|
|
125
|
5
|
400
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
320
|
530
|
560
|
71
|
|
150
|
6
|
480
|
300
|
250
|
21 8
|
3
|
30
|
8-φ25
|
360
|
610
|
650
|
90
|

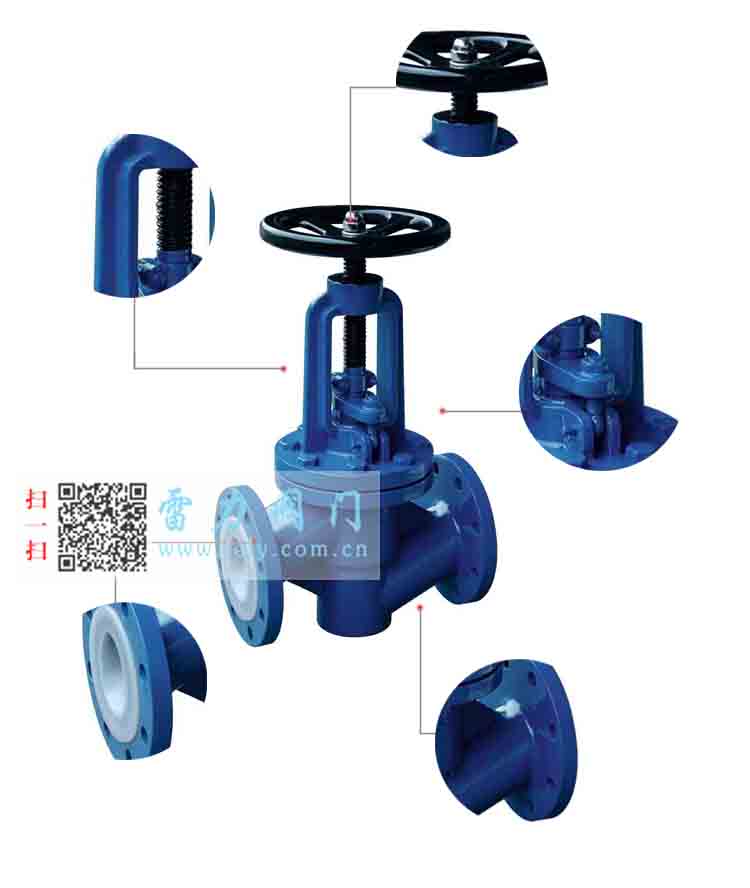

產品細節展示
