自鎖開關是電路設計中用的比較多的電子元器件,但是由于壽命的問題,比較容易損壞。那么,我們是否可以用輕觸開關替代自鎖開關的功能呢?答案是肯定的。首先輕觸開關和自鎖開關是有區別的,小編將通過介紹工作原理來教大家輕觸開關替代自鎖開關的方法,具體內容如下。

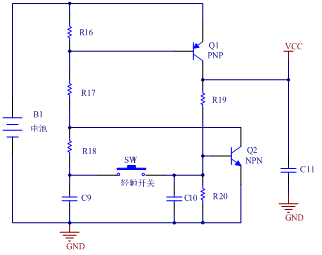

輕觸開關實現自鎖功能電路圖
(1)三極管Q2基極接地,Q2也截止;因此電路處于斷開,VCC為0V。當電源上電時,C9充電,C9充滿電時,三極管Q1的基極、發射極接電池電源正極,Q1截止;
(2)當再次按下輕觸開關,電池電源通過R18向C9充電,使得Q1基極電壓升高,從而Q1截止,電路關斷,VCC為0V。由于C9為0.3V以及C10為0.7V,C9充電和C10放電,則使得Q2的be結反偏截止;
(3)當按下輕觸開關,C9通過R18放電,使得Q2集電極電壓為飽和電壓即0.3V,此時電容C9的電壓也為0.3V,電容C10的電壓也為0.7V;同時C9放電,C10充電,由于C9電容電壓不能瞬變,Q2基極電壓瞬間為C9的電容電壓,即Q2立即進入飽和導通狀態,電池電源通過R16和R17串聯分壓,使得Q1飽和導通,從而電路導通,VCC約為電池電源電壓。
通過原理的介紹,大家是不是覺得輕觸開關替代自鎖開關還是比較簡單的。輕觸開關和自鎖開關的操作方式相似,兩者的行程不一樣。目前,薄膜開關、小形微動開關都可算輕觸開關,觸點容量都很小,且結構簡單,開關力量撤消后只能保持原來狀態。精密龍專業生產輕觸開關,是深圳比較好的輕觸開關廠家,產品質量過硬,售后有保障。
