輕觸開關可以分為擺桿型、長型、立式型、標準型、密封型、SMD型、防水型、半圓陣列薄型等。接點鍍銀、鍍金。輕觸開關的安裝形式主要有嵌入插腳式、插入焊接式、表面貼裝等。輕觸開關的尺寸有4.5×4.5、6×3.5、6×6、6.6×6.6、8×8、10×10、12×12等。下面我來給大家介紹幾款常用的型號吧!

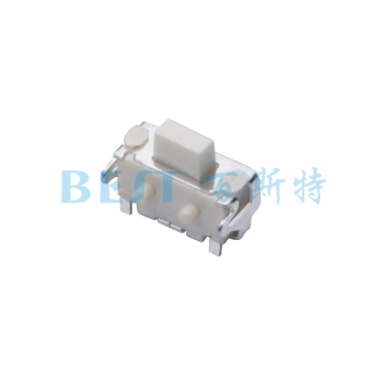

(1)輕觸開關TS-1111C

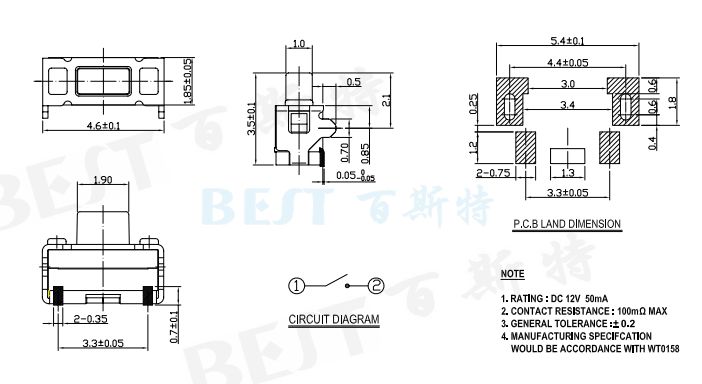

輕觸開關TS-1111C參考圖紙:
輕觸開關TS-1111C產品簡介:
輕觸開關TS-1111C,又被稱為2×4輕觸開關,側按輕觸開關。此款輕觸開關的外形長寬尺寸為:1.85 ×4.6 ,產品帶支架可以在PCB板上起到固定作用。此款產品的驅動力度有三個標準:160克力,180克力,250克力,包裝方式有兩種方式:袋裝(1000PCS/包),卷裝也就是編帶(3000PCS/盤)。
輕觸開關TS-1111C技術參數:
保存溫度:-40°C ~ +80°C
絕緣電阻:≥100 MΩ
使用溫度范圍:-20°C ~ +70°C
接觸電阻:≥100 MΩ
機械性能:
驅動力:160/180/250±30gf
回復力:50gf Min
行程:0. 15±0. 05
可焊性:超過75%的錫焊面積被焊料所覆蓋
機械壽命 :在壽命拭驗設備連續轉 換50, 000次(15-18次/分)

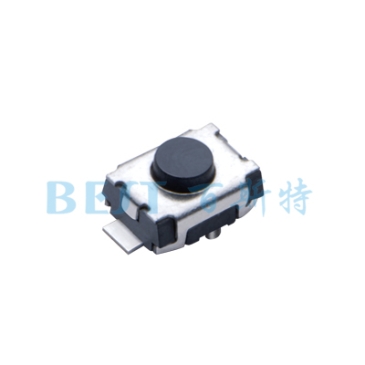

(2)輕觸開關TS-1185E

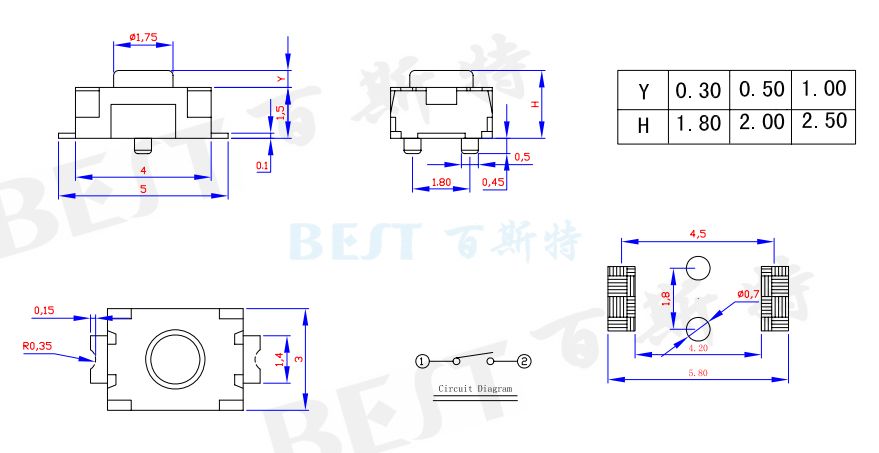

輕觸開關TS-1185E參考圖紙:
輕觸開關TS-1185E產品簡介:
輕觸開關TS-1185E的尺寸3×4,基座高度為1.5,總體高度有1.8/2.0/2.5三種,有帶定位柱和不帶定位柱兩種選擇,一般常用帶定位柱。此款型號可稱為兩腳貼片輕觸開關或3×4貼片小烏龜開關。TS-1185E輕觸開關多適用于醫療,數碼,通訊器材,對講產品等。
輕觸開關TS-1185E技術參數:
環境溫度:-16度~ 60度
絕緣電阻:≥100MΩ
耐電壓:AC250V.50HZ/1min
輕觸開關壽命:50000次
保存溫度:-20度-70度
額定電負荷:DC12V 50MA
接觸電阻:≤100Ω
驅動力:250±30GF/200±30GF/100±30GF
行程:0.15 ±0.02
回復力:15GF min

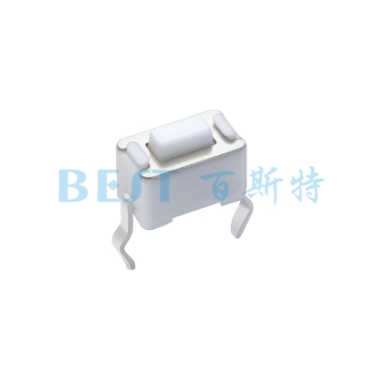

(3)輕觸開關TS-1101E

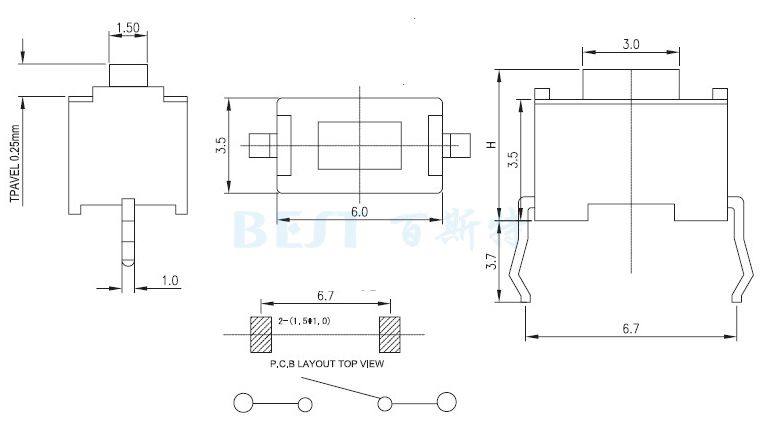

輕觸開關TS-1101E參考圖紙:
輕觸開關TS-1101E產品簡介:
TS-1101E是3×6×4.3輕觸開關,焊接腳距是8.70,按鍵頭有黑色和白色兩種,袋裝為1000PCS/包,編帶3000PCS/盤,可過回流焊240度高溫.
輕觸開關TS-1101E技術參數:
使用范圍溫度:-20℃~70℃
保存溫度范圍:-30℃~80℃
額定值:DC 12V 50mA
接觸電阻:≤50mΩ
絕緣電阻:≥100 MΩ

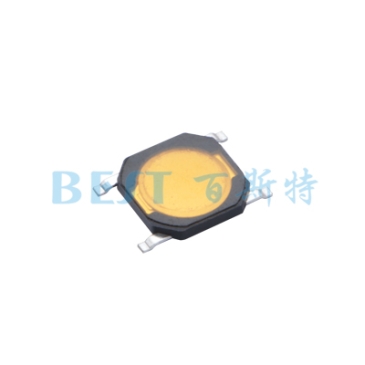

(4)輕觸開關TS-1187A
輕觸開關TS-1187A參考圖紙:
輕觸開關TS-1187A產品簡介:
輕觸開關TS-1187A的固定尺寸為4×4×0.8 ,為貼片型輕觸開關,可以過回流焊接。力度有100g/160g/250g三種。包裝可分為編帶(5000pcs/盤)和袋裝(1000pcs/包)。輕觸開關TS-1187A的特點是不帶蓋析可帶防塵膜,多適用于數碼,通訊器材,家用電器,安防,玩具等產品。
輕觸開關TS-1187A技術參數:
使用范圍溫度:-20℃~70℃
保存溫度范圍:-30℃~80℃
額定值:DC 12V 50mA
接觸電阻:≤50mΩ
絕緣電阻:≥100 MΩ

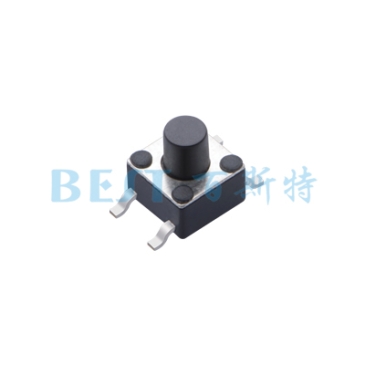

(5)輕觸開關TS-1102A
輕觸開關TS-1102A參考圖紙:
輕觸開關TS-1102A產品簡介:
TS-1102A是貼片4.5×4.5輕觸開關,方形輕觸開關,有高度3.8/4.8/5.0/7.0四種高度,TS-1102A耐高溫,可以回流焊,
輕觸開關TS-1102A按鍵力度:100g/160g/250g 三種,包裝方式是袋裝(1000PC包)
輕觸開關TS-1102A技術參數:
使用范圍溫度:-20℃~70℃
接觸電阻:≤50mΩ
保存溫度范圍:-30℃~80℃
額定值:DC 12V 50mA
絕緣電阻:≥100 MΩ
以上就是關于輕觸開關TS-1111C、輕觸開關TS-1185E、輕觸開關TS-1101E等產品的相關性能和參數的介紹,大家還想指導其它型號的產品詳情或者有意購買我們的產品,可以咨詢我們的客服人員。我們的產品不僅價格實惠,規格齊全,再質量方面也是有保證的,歡迎各位朋友前來挑選!
