SD卡座的應用在現各電子設備中都需使用到的，那么其SD卡座的規格不一樣的話，對于結構上也是有所不一樣的，其適應的sd卡座也是會有所不同的。那么大家對SD卡座的結構圖有了解過嗎？在對于sd卡座使用上需要注意哪些事項呢？如非技術人員，相信大家在選購sd卡座的時候?qū)ζ涞慕Y(jié)構圖以及使用注意說明書都很少了解吧。那下面小編就給你們詳細講解SD卡座結構圖及使用注意說明。

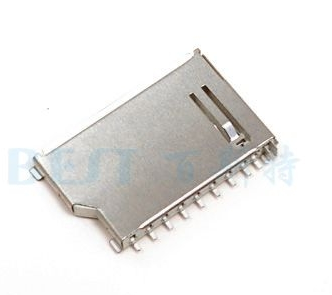

SD卡座示例圖

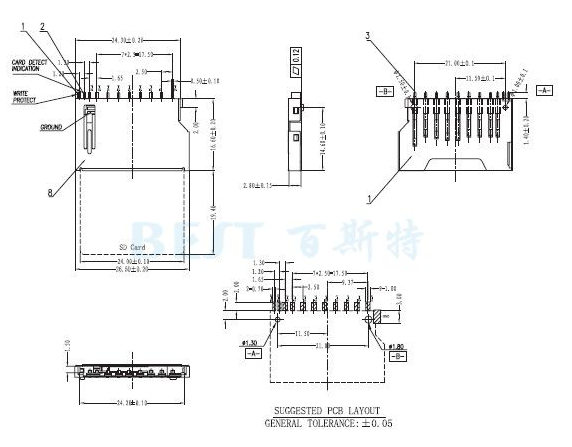

SD卡座結構圖

SD卡座的結構分析及工作原理

SD卡座是一種彈跳式的裝置，在sd卡座的卡槽底部一般都是有一個復位的裝置結構?？梢詫d卡彈跳出來，其操作原理是，在SD卡座中卡槽的底部有個小直徑和小線徑的彈簧或者是一種切口式彈片，按一下sd卡就嵌在卡座里面，相反在按一下就可以彈跳出來。因此卡座不但可以臨時鎖死結構，而且還可以臨時彈出等，其主要的就是靠這復位的裝置來操作。除此之外，其SD卡座的工作原理是：在卡槽有相對應的凸起開口，將其sd卡座插入到卡座的卡槽內，然后通過SD卡座以命令形式的傳輸來控制SD卡的讀寫等操作，而且還可以可根據命令對多塊sd卡或單塊SD卡進行讀寫操作。

SD卡座技術參數

額定電流：1.0 AC max

接觸電阻：≤100mΩ

絕緣電阻：≥1000MΩ

額定電壓：100V AC

應用范圍：車載DVD、MP4、MP3、電腦設備、筆記本、電子設備等等領域。

SD卡座使用注意事項

注意事項一

1.在sd卡座與sd卡之間的插拔力度不要過大，如過大的情況，會對sd卡的芯片有磨損影響，從而會導致使sd卡座內讀取sd卡的數據時候出現一些數據錯誤等現象。

注意事項二

2.目前sd卡規格不一樣的結構上也是會有所不同的，否者卡座與sd卡的結構不相符合的話是使用不了的，所以在使用上要根據sd卡結構來選用相應的sd卡座。

注意事項三

3.對于sd卡座的內部也要避免有水氣侵入，否者在sd卡座的使用上會造成一些讀取sd卡數據錯誤或者數據異常等現象。

注意事項四

4.關于sd卡座使用時間久了，內部也肯定會累積一定的灰塵以及雜物之類等東西。要定期處理這些灰塵之類的東西，否者在sd卡座使用上也是比較容易造成一些讀取數據異常等問題。

上述的SD卡座結構及使用注意說明小編都具體講的很明白了，相信大家通過SD卡座結構圖都了解到其卡座的結構原理，除此之外還得說個注意事項，對于進行sd卡座焊接時，要避免接觸到一些帶腐蝕性的化學液體之類的東西，例如一些水溶性助焊劑，否者接觸到了會使sd卡座內部的芯片有可能會受到腐蝕。所以在焊接操作上要多加注意這點。如大家在SD卡座的使用中遇到什么問題不懂處理的話，小編推薦你可以咨詢下百斯特電子技術人員。
