可調電阻也叫可變電阻,是電阻的其中一種電子元件,顧名思義,可調電阻就是電阻值的大小可以人為調節的電阻,主要是為了滿足電路的需求??烧{(diào)電阻按照電阻值的大小、制作材料、調節形式、調節的范圍、制作工藝、體積大小等等可分為許多不同的型號和類型,我們精密龍電子主要生產、研發及銷售的有精密可調電阻、陶瓷可調電阻、碳膜可調電阻、貼片可調電阻、插件可調電阻及其他可調電阻。一般用字母R表示,單位為歐姆、千歐、兆歐,分別用Ω、KΩ、MΩ表示。說了這么多我們應該進入主題了,精密龍電子小編整理的可調電阻器的分類、命名及標注方法相關知識如下:
1、實心可調電阻器
2、薄膜可調電阻器:碳膜可調電阻器、合成碳膜可調電阻器、金屬膜可調電阻器、金屬氧化膜可調電阻器、化學沉積膜可調電阻器、玻璃釉膜可調電阻器、金屬氮化膜可調電阻器。
3、線繞可調電阻器
可調電阻器的型號命名方法
1、序號
2、分類
3、主稱
4、資料
一、色標法:用不一樣色彩的帶或點在可調電阻器外表標出標稱阻值和答應差錯。國外可調電阻大有些選用色標法。
黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20%
當可調電阻為四環時,最終一環必為金色或銀色,前兩位為有用數字,第三位為乘方數,第四位為差錯。
當可調電阻為五環時,最終一環與前面四環間隔較大。前三位為有用數字,第四位為乘方數,第五位為差錯。

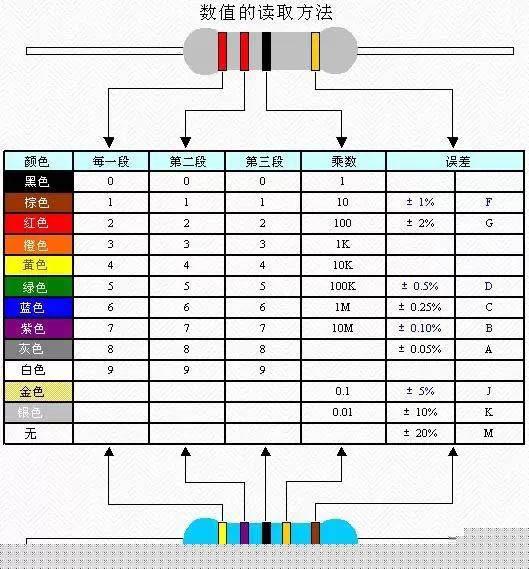

下面是可調電阻器數值的讀取方法簡圖
二、數碼法:在可調電阻器上用三位數碼表明標稱值的標志辦法。數碼從左到右,第一、二位為有用值,第三位為指數,即零的個數,單位為歐。差錯一般選用文字符號表明。
三、文字符號法:用阿拉伯數字和文字符號兩者有規則的組合來表明標稱阻值,其答應差錯也用文字符號表明。符號前面的數字表明整數阻值,后邊的數字順次表明第一位小數阻值和第二位小數阻值。表明答應差錯的文字符號文字符號:DFGJKM答應差錯分別為:±0.5%±1%±2%±5%±10%±20%。
四、直標法:用數字和單位符號在可調電阻器外表標出阻值,其答應差錯直接用百分數表明,若可調電阻上未注差錯,則均為±20%。
深圳精密龍電子專業生產銷售可調電阻器、電位器、開關、插座等各種電子元器件17于年,一直都是各大廠家采購首選廠家,精密龍電子勵志做到最好,質量、服務、價格都做到全優,以合作雙贏為目的,期待與您合作。
