三通球閥是一種三通道的回轉型球閥，三通球閥的閥芯有L型、T型和Y型三種，可以滿足不同的生產工藝要求，三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型三通球閥能實現對三條管道中的兩條管道中介質流向進行切換，也能使相互垂直的兩個通道連接或關閉;T型三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流;Y型三通球閥有相互成120°角和成135°角兩種，根據需要可實現對介質流向切換，它比相互垂直的兩個通道三通球閥流阻更小。

　　電動三通球閥用于工業控制系統中，它由電子式電動執行機構和三通球閥組成，電動執行機構是三通球閥的驅動裝置，當工作電源通電時，電動執行機構從0～90度回轉，使三通球閥由關(開)的位置到開(關)的位置，達到對管道內介質實現流通(切斷)滿足不同的工藝要求。電動三通球閥有三種型式，閥芯有L型、T型和Y型，可實現三種不同的控制要求。三通球閥一般采用兩閥座結構，如流向圖A所示兩種工況，選用兩閥座L型結構(即Q44型)。流向圖B中①和④兩種工況亦可選用兩閥座T型結構(即Q45型)。流向圖B中②和③兩種工況必須選用四閥座T型結構(即Q45型)。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。

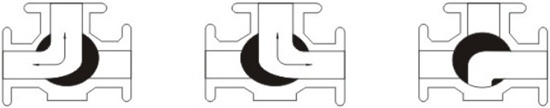

　　三通L型球閥，能有兩個方向處于導通狀態，球體1/4周轉，切斷、導通介質兩個方向互換。

　　流向圖A(Q44型)

　　三通T型球閥，可以有三個或兩個方向同時處在導通狀態，球體1/4周轉，切斷、導通介質。

　　流向圖B(Q45型)
