所有可調節閥門精度對比
所有可調節閥門精度對比：調節閥根據種類不同有很大差別而且具有多種不同形式的閥體。當我們對比多種調節閥的不同參數后，這種差異也就變得更加明顯。以下選擇了幾種調節閥進行比較：

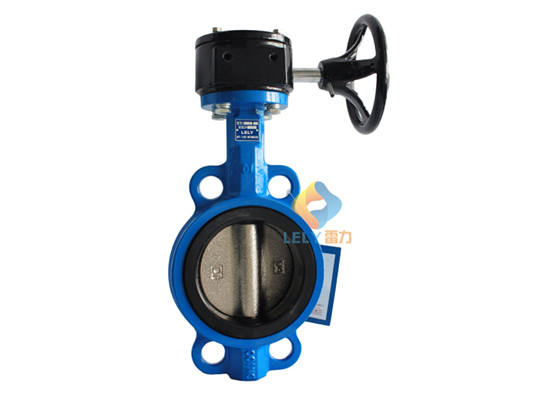

1. 蝶閥（ 中線蝶閥）
2. 蝶閥（雙偏心蝶閥）
3. 蝶閥（三偏心蝶閥）
4. 偏心旋轉閥

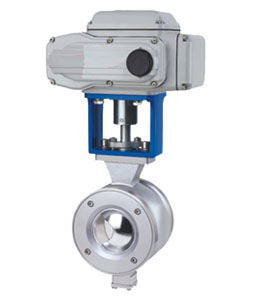

5. V型球閥
6. 截止閥
7. 籠型閥
Kv值
Kv值是調節閥選型時的一個關鍵性因素。為了給出所選擇的這些調節閥之間差異的直觀影象，下表一列出了4種尺寸的閥門在全開時的Kv值（Kv值指在恒定壓降下流過給定開度的閥門的水量）。
從上圖我們可以看出各種類型的閥門的Kv值有很大差別，這些差別將部分決定每一種閥門的應用可能性。 可以看出蝶閥的Kv值比籠型導向閥高好幾倍。畢竟，對于籠型閥而言,介質按迷宮路線流動，因此有很大的流動阻力,這將明顯減少介質通過閥門的流量。從Kv值定義可以明確的知道對于閥門的不同開度對應Kv值不同。繪制Kv值對應閥門開度的曲線即Kv值曲線（圖2）。這個曲線就是通常提到的閥門的固有特性曲線。.
根據這個特性曲線就可以確定調節范圍.調節范圍表明了閥門能夠正確實現調節功能的區域。這個區域由 小Kv值和 大Kv值界定,而 大和 小Kv值是由閥門的開度決定的，在此范圍內閥門仍然有充足的流量(由此可調節流量)。Kv值對于調節閥是一個很關鍵的因素。但是，當考慮調節閥的類型時，其它因素也是非常重要的，下面將逐一討論。
調節范圍（量程比）
調節范圍是 小Kv值和 大Kv值的比值。例如， 小Kv值為12， 大Kv值為100，調節范圍就可確定為1：8。表2給出了各種形式的閥門的調節范圍以及達到該調節范圍的閥門開度。
操作彈性
操作彈性是指 大允許壓降和入口壓力之間的關系。操作彈性是由閥門內部的阻力決定的。內部阻力越大，允許通過閥門的壓降就越大，在此允許壓降范圍內不至于產生如:噪音、氣蝕等問題。
結論
在選擇和使用調節閥時有很多不確定因素。這的確是一個事實。從很多項目的技術規格中我們常?？吹?，在低壓場合選擇大直徑截止閥,從而導致不必要的高額花費,而使用高性能蝶閥可很容易地降低成本50%或更多。類似地,我們也看到有時在量程比超過1：40時,選用蝶閥，換句話說，這會使閥門在幾乎接近關閉的小流量狀態下運行，從而使調節很不穩定且增大磨損。
這篇文章的主要目的是為了使用戶更清醒的認識，在為一個給定的工況選擇調節閥并作出 終決定之前應該考慮的問題。當一個用戶說需要一臺線性特性的調節閥時，重要的是要搞清楚是指閥門的固有特性還是介質工藝特性。例如，一臺固有等百分比特性調節閥門可能會導致線性工藝特性。因此，盡可能多的收集工藝系統的信息是非常重要的：
1.工藝過程的壓降為多少，允許壓降為多少，即要求調節閥的壓降為多少？
2.流量變化的情況，壓力和壓降的關系。
3.介質是什么？是否具有揮發性，腐蝕性和磨損性等。
4.溫度，是否有大幅溫度變化。
5.管道尺寸和走向，調節閥的位置（靠近彎頭或障礙物與否）。
友情提示：雷力閥門-只為優質工程！我們雷力閥門嚴格按照國家GB/T標準生產，我們的氣動脫硫蝶閥質量好
1. 蝶閥（ 中線蝶閥）
2. 蝶閥（雙偏心蝶閥）
3. 蝶閥（三偏心蝶閥）
4. 偏心旋轉閥
5. V型球閥
6. 截止閥
7. 籠型閥
Kv值
Kv值是調節閥選型時的一個關鍵性因素。為了給出所選擇的這些調節閥之間差異的直觀影象，下表一列出了4種尺寸的閥門在全開時的Kv值（Kv值指在恒定壓降下流過給定開度的閥門的水量）。
|
閥門 尺寸 |
蝶閥 （中線型） |
蝶閥 （雙偏心） |
蝶閥 （三偏心） |
旋轉閥 | V型球閥 | 截止閥 | 籠型閥 |
| 3″ | 664 | 248 | 173 | 156 | 293 | 139 | 104 |
| 6″ | 2830 | 1328 | 886 | 578 | 1201 | 462 | 323 |
| 10″ | 9240 | 5198 | 2541 | 1502 | 3107 | 1271 | 924 |
| 16″ | 18365 | 11552 | 8085 | 4216 | - | 2772 | 1964 |
從上圖我們可以看出各種類型的閥門的Kv值有很大差別，這些差別將部分決定每一種閥門的應用可能性。 可以看出蝶閥的Kv值比籠型導向閥高好幾倍。畢竟，對于籠型閥而言,介質按迷宮路線流動，因此有很大的流動阻力,這將明顯減少介質通過閥門的流量。從Kv值定義可以明確的知道對于閥門的不同開度對應Kv值不同。繪制Kv值對應閥門開度的曲線即Kv值曲線（圖2）。這個曲線就是通常提到的閥門的固有特性曲線。.
圖 2.不同固有特性的閥門的曲線圖
根據這個特性曲線就可以確定調節范圍.調節范圍表明了閥門能夠正確實現調節功能的區域。這個區域由 小Kv值和 大Kv值界定,而 大和 小Kv值是由閥門的開度決定的，在此范圍內閥門仍然有充足的流量(由此可調節流量)。Kv值對于調節閥是一個很關鍵的因素。但是，當考慮調節閥的類型時，其它因素也是非常重要的，下面將逐一討論。
調節范圍（量程比）
調節范圍是 小Kv值和 大Kv值的比值。例如， 小Kv值為12， 大Kv值為100，調節范圍就可確定為1：8。表2給出了各種形式的閥門的調節范圍以及達到該調節范圍的閥門開度。
|
蝶閥 （中線型） |
蝶閥 （雙偏心） |
蝶閥 （三偏心） |
偏心旋轉閥 | V型球閥 | 截止閥 | 籠型閥 | |
| 調節范圍 |
1:15 (25-75%) |
1:30 (15-80%) |
1:35 (5-85%) |
1:50 (2-50%) |
1:3000 (1-80%) |
1:50 (2-80%) |
>1:100 (1-很多) |
| F1 Valves | 0.25 | 0.35 | 0.62 | 0.70 | 0.85 | 1.0 | |
| 操作彈性 | 25% | 35% | 45% | 55% | 70% | 很多 | |
| 特性 | 3 | 2 | 2 | 1 | 3 | 1或3 | 1 |
操作彈性
操作彈性是指 大允許壓降和入口壓力之間的關系。操作彈性是由閥門內部的阻力決定的。內部阻力越大，允許通過閥門的壓降就越大，在此允許壓降范圍內不至于產生如:噪音、氣蝕等問題。
結論
在選擇和使用調節閥時有很多不確定因素。這的確是一個事實。從很多項目的技術規格中我們常?？吹?，在低壓場合選擇大直徑截止閥,從而導致不必要的高額花費,而使用高性能蝶閥可很容易地降低成本50%或更多。類似地,我們也看到有時在量程比超過1：40時,選用蝶閥，換句話說，這會使閥門在幾乎接近關閉的小流量狀態下運行，從而使調節很不穩定且增大磨損。
這篇文章的主要目的是為了使用戶更清醒的認識，在為一個給定的工況選擇調節閥并作出 終決定之前應該考慮的問題。當一個用戶說需要一臺線性特性的調節閥時，重要的是要搞清楚是指閥門的固有特性還是介質工藝特性。例如，一臺固有等百分比特性調節閥門可能會導致線性工藝特性。因此，盡可能多的收集工藝系統的信息是非常重要的：
1.工藝過程的壓降為多少，允許壓降為多少，即要求調節閥的壓降為多少？
2.流量變化的情況，壓力和壓降的關系。
3.介質是什么？是否具有揮發性，腐蝕性和磨損性等。
4.溫度，是否有大幅溫度變化。
5.管道尺寸和走向，調節閥的位置（靠近彎頭或障礙物與否）。
友情提示：雷力閥門-只為優質工程！我們雷力閥門嚴格按照國家GB/T標準生產，我們的氣動脫硫蝶閥質量好
